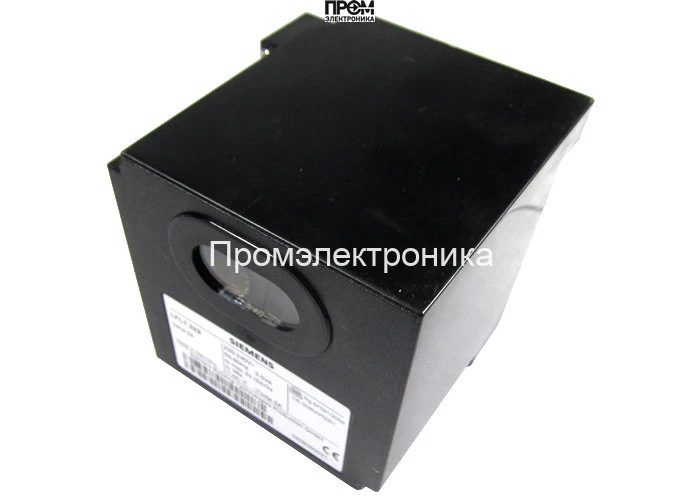

Топочный автомат Elco LGK16.335A17

Топочный автомат Elco LGK16.335A17 (Siemens)

Артикул: 65327149

Топочный автомат (менеджер горения) Elco LGK16.335A17, произведенный концерном Siemens, представляет собой высокотехнологичное микропроцессорное устройство, предназначенное для управления и контроля газовых, жидкотопливных и комбинированных наддувных горелок средней и высокой мощности. Этот блок управления обеспечивает полностью автоматический запуск, надежный контроль пламени и безопасное отключение горелочного устройства, что является критически важным для стабильной и эффективной работы современных котельных установок.

Применение данного контроллера горения гарантирует соответствие строгим европейским стандартам безопасности (EN 298) и оптимизирует процесс сжигания топлива, способствуя снижению эксплуатационных расходов и минимизации вредных выбросов в атмосферу. Устройство разработано для прерывистого режима работы, что означает обязательное отключение горелки как минимум один раз в 24 часа.

Ключевые преимущества и функциональные особенности LGK16.335A17

• Микропроцессорное управление: Обеспечивает высокую точность временных интервалов, стабильность работы и расширенные возможности самодиагностики, что повышает общую надежность системы.
• Универсальный контроль пламени: Совместим с различными типами датчиков пламени, включая ионизационные зонды и ультрафиолетовые датчики (серии Siemens QRA...), что позволяет использовать его в широком спектре горелочных устройств.
• Повышенная безопасность: Реализован контроль пониженного напряжения, что предотвращает запуск горелки в небезопасных условиях. Встроенная система самодиагностики с выводом кода ошибки через интерфейс упрощает поиск и устранение неисправностей.
• Продуманная последовательность запуска: Автомат выполняет все необходимые циклы, включая предварительную продувку камеры сгорания (t_v ≈ 32.5 с), контролируемый розжиг и последующий переход в рабочий режим, строго соблюдая временные параметры безопасности (t_sa ≈ 2.5 с).
• Информативная индикация: Многоцветный светодиодный индикатор наглядно отображает текущее состояние работы и коды ошибок, что значительно упрощает пусконаладку и сервисное обслуживание.
• Надежная конструкция: Корпус выполнен из ударопрочного, термостойкого пластика, обеспечивая защиту внутренних компонентов и долгий срок службы.

Технические характеристики

• Производитель: Siemens (для Elco)
• Артикул Elco: 65327149
• Модель: LGK16.335A17
• Применение: Газовые, жидкотопливные и комбинированные горелки прерывистого режима работы
• Напряжение питания: AC 220 В (-15%) ... 240 В (+10%)
• Частота сети: 50...60 Гц ±6%
• Время предварительной продувки (t_v): ~32.5 с
• Предохранительное время безопасности (t_sa): ~2.5 с
• Время предрозжига (t_z): ~2.5 с
• Датчики пламени: Ионизационный зонд или УФ-датчик QRA...
• Степень защиты: IP40
• Диапазон рабочих температур: -20...+60 °C
• Монтажное положение: Любое

Области применения

Менеджер горения Elco LGK16.335A17 является оптимальным решением для автоматизации и обеспечения безопасности в следующих системах:

• Промышленные паровые и водогрейные котлы средней и большой мощности.
• Теплогенераторы и воздухонагреватели, используемые в производственных цехах и на складах.
• Сушильные камеры и технологические печи.
• Системы отопления крупных коммерческих и жилых комплексов.
• Модернизация устаревшего котельного оборудования с целью повышения его эффективности и безопасности в соответствии с современными стандартами.

Выбор топочного автомата Siemens LGK16.335A17 — это инвестиция в надежность, безопасность и экономичность вашей теплоэнергетической установки. Устройство разработано для длительной и безотказной эксплуатации в самых сложных промышленных условиях.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
