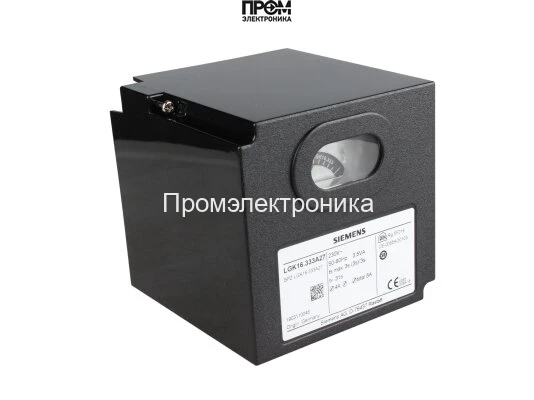

Топочный автомат Elco LGK16.333A27

Топочный автомат Elco LGK16.333A27 (Siemens)

Топочный автомат Elco LGK16.333A27, артикул 13013221, производства Siemens — это высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля газовых, жидкотопливных и комбинированных горелок средней и высокой мощности. Устройство предназначено для работы в прерывистом режиме, который предусматривает как минимум одно контролируемое отключение в течение 24 часов. Данный контроллер является ключевым элементом для обеспечения безопасного, стабильного и экономичного функционирования горелочных устройств в промышленных и коммерческих системах отопления и технологических установках.

Основанный на передовой микропроцессорной технологии, автомат горения LGK16.333A27 гарантирует точное соблюдение всех этапов программы розжига, работы и безопасного отключения горелки. Он осуществляет непрерывный мониторинг ключевых параметров, обеспечивая максимальный уровень защиты оборудования и персонала.

Ключевые функциональные возможности и преимущества

• Универсальность применения: Контроллер предназначен для работы с наддувными горелками, использующими различные виды топлива. Он эффективно управляет 2-ступенчатыми горелками с плавным или скачкообразным переходом между ступенями, а также модулирующими горелками при использовании соответствующих сервоприводов. Это делает его гибким решением для широкого спектра котельного и теплогенерирующего оборудования.
• Высочайший уровень безопасности: Встроенная система самодиагностики при запуске и во время работы проверяет все внутренние цепи и внешние компоненты, включая реле давления воздуха. Соответствие строгим европейским стандартам безопасности (EN 298) подтверждает его надежность. В случае обнаружения неисправности или срыва пламени, автомат мгновенно инициирует программу безопасного отключения.
• Надежный контроль пламени: Модель LGK16.333A27 поддерживает два основных метода детекции пламени, что расширяет сферу ее применения. Контроль может осуществляться как с помощью ионизационного электрода (для газовых горелок), так и с помощью ультрафиолетового датчика пламени Siemens серии QRA... (для газовых и жидкотопливных горелок).
• Продуманная логика управления: Программа включает контроль давления воздуха для обеспечения безопасной предварительной продувки камеры сгорания. Автомат проверяет функциональность реле давления, исключая запуск горелки при его неисправности (например, при "залипании" контактов).
• Информативная диагностика: Устройство оснащено многоцветным светодиодным индикатором, который отображает текущий статус работы, а в случае сбоя — выводит код ошибки. Это значительно упрощает пусконаладочные работы, сервисное обслуживание и диагностику неисправностей, сокращая время простоя оборудования.

Технические характеристики

• Артикул: 13013221
• Производитель: Siemens AG
• Оригинальное название: LGK16.333A27
• Напряжение питания: AC 220 В (-15%) ... 240 В (+10%)
• Частота сети: 50...60 Гц ±6%
• Режим работы: Прерывистый
• Время предварительной продувки (t1): 39 секунд
• Предохранительное время розжига (TSA): 3 секунды
• Время перед розжигом (t3): 4 секунды
• Тип датчика пламени: Ионизационный зонд или УФ-датчик QRA...
• Степень защиты корпуса: IP40
• Диапазон температуры эксплуатации: -20 °C до +60 °C
• Монтаж: Цокольное (plug-in) исполнение для быстрой установки и замены

Области применения

Топочный автомат Siemens LGK16.333A27 является неотъемлемой частью систем автоматизации безопасности для промышленных паровых и водогрейных котлов, теплогенераторов, сушильных камер, печей и других установок, где используются горелки средней и большой мощности. Он идеально подходит как для оснащения нового оборудования, так и для модернизации существующих систем с целью повышения их безопасности, надежности и соответствия современным экологическим и техническим нормам.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
