Полная маркировка
Сохраните все буквы, цифры и суффиксы. Для замены добавьте фотографию шильдика и модель горелки.
Ecoflam

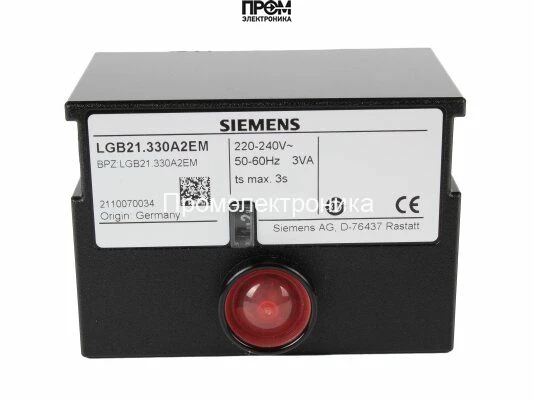

Топочный автомат Ecoflam LGB21.330A2EM
Топочный автомат Ecoflam LGB21.330A2EM. Вид топлива: газовые Предохранительное время: 3 сек Способ сжигания: наддувные.
Увеличить фотоОсновные характеристики
- Бренды
- Ecoflam
- Способ сжигания
- наддувные
- Вид топлива
- газовые
- Предохранительное время
- 3 сек
- Время предварительной вентиляции
- 30 сек
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Подбор автоматики горения
Проверьте исполнение перед заказом
Параметры относятся к обозначению Топочный автомат Ecoflam LGB21.330A2EM. Сопоставьте их с установленным оборудованием.
Питание и частота
Сверьте напряжение и частоту по маркировке установленного блока и схеме оборудования.
Программа запуска
3 сек
Сопоставьте продувку, время безопасности и порядок включения исполнительных устройств.
Контроль пламени
Проверьте тип датчика, усилитель сигнала и допустимые сочетания в руководстве.
Подключение и комплект
Уточните цоколь, разъёмы, кабели и наличие отдельных модулей в заказе.
Поколение и настройка
Сравните аппаратную версию, параметры и разрешённый изготовителем способ замены.
Описание Топочный автомат Ecoflam LGB21.330A2EM
Топочный автомат Ecoflam LGB21.330A2EM – Менеджер горения для газовых горелок
Топочный автомат Ecoflam LGB21.330A2EM (Арт: 65320033) представляет собой высокотехнологичный микропроцессорный блок управления, разработанный для автоматизации процесса розжига и контроля пламени в газовых наддувных горелках малой и средней мощности. Данное устройство является ключевым элементом системы безопасности и эффективности отопительного оборудования, работающего в прерывистом режиме (с обязательным отключением минимум один раз в 24 часа).
Менеджер горения LGB21.330A2EM обеспечивает полный цикл автоматической работы горелочного устройства, от предварительной вентиляции камеры сгорания до безопасного отключения. Его применение гарантирует стабильный запуск, постоянный мониторинг наличия пламени и мгновенную блокировку подачи газа в случае возникновения любой нештатной ситуации, что соответствует строгим европейским стандартам безопасности.
Ключевые функциональные возможности и преимущества
- Высокий уровень безопасности: Встроенная система самодиагностики и контроля пламени с помощью ионизационного электрода. Устройство непрерывно отслеживает наличие стабильного горения и немедленно прекращает подачу топлива при его срыве, предотвращая аварийные ситуации.
- Микропроцессорное управление: Обеспечивает точное соблюдение временных интервалов всех этапов работы горелки. Стабильные временные параметры, не зависящие от колебаний напряжения или температуры, гарантируют оптимальный и эффективный процесс сгорания.
- Информативная диагностика неисправностей: На корпусе автомата расположен многоцветный светодиодный индикатор, который с помощью системы блинк-кодов информирует сервисного специалиста о текущем состоянии и причине блокировки. Это значительно сокращает время на диагностику и техническое обслуживание.
- Защита от пониженного напряжения: Устройство оснащено функцией контроля напряжения в сети. При падении напряжения ниже допустимого уровня автомат горения предотвращает запуск горелки, защищая компоненты системы и обеспечивая предсказуемую работу.
- Надежность и долговечность: Разработан для длительной эксплуатации в промышленных и бытовых условиях. Прочный корпус со степенью защиты IP40 защищает электронику от внешних воздействий.
Технические характеристики Ecoflam LGB21.330A2EM
- Артикул производителя: 65320033
- Производитель: Ecoflam
- Модель: LGB21.330A2EM
- Применение: Газовые наддувные горелки с прерывистым режимом работы
- Напряжение питания: AC 220-240 В (-15% / +10%)
- Частота сети: 50/60 Гц
- Время предварительной продувки (t1): 30 секунд
- Предохранительное время безопасности (t2): 3 секунды
- Тип датчика контроля пламени: Ионизационный электрод
- Минимальный ток ионизации: 3 мкА
- Потребляемая мощность: ~10 ВА
- Класс защиты корпуса: IP40
- Диапазон рабочих температур: от -20 °C до +60 °C
- Монтажное положение: Произвольное
Принцип работы и область применения
Топочный автомат Ecoflam LGB21.330A2EM управляет последовательностью операций при запуске горелки: включает вентилятор для продувки камеры сгорания (30 сек), подает напряжение на трансформатор розжига, открывает газовые клапаны и контролирует появление пламени в течение предохранительного времени (3 сек). После успешного розжига устройство переходит в режим рабочего контроля. Модель широко используется в составе бытовых и коммерческих котлов, теплогенераторов, водонагревателей и другого теплового оборудования, где требуется надежная и безопасная автоматизация процесса горения.
Проверка перед заказом
Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
Характеристики
- Наименование
- Топочный автомат Ecoflam LGB21.330A2EM
- Бренды
- Ecoflam
- Способ сжигания
- наддувные
- Вид топлива
- газовые
- Предохранительное время
- 3 сек
- Время предварительной вентиляции
- 30 сек
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Данные каталога
MAX GAS 170 LN P TC MET.SR 230/50 · позиция 0012
CONTROL UNIT LGB 21.330 A27
Период исполнения в этой редакции: 06-2005 — 01-2012.
Каталог · R8216403-04 - 30/04/2015 · страница 3 .
-
Данные каталога
MAX GAS 170 LN P TL MET.SR 230/50 · позиция 0012
CONTROL UNIT LGB 21.330 A27
Период исполнения в этой редакции: 10-2008 — 01-2012.
Каталог · R8216403-04 - 30/04/2015 · страница 3 .
-
Данные каталога
MAX GAS 250 LN P TL MET.SR 230/50 · позиция 0012
CONTROL UNIT LGB 21.330 A27
Период исполнения в этой редакции: 11-2008 — 01-2012.
Каталог · R8216403-04 - 30/04/2015 · страница 3 .
-
Данные каталога
MAX GAS 250 LN P TC MET.SR 230/50 · позиция 0012
CONTROL UNIT LGB 21.330 A27
Период исполнения в этой редакции: 10-2008 — конец периода не указан.
Каталог · R8216403-04 - 30/04/2015 · страница 3 .
Горелки с таким обозначением не найдены. Попробуйте другую модель или артикул.
