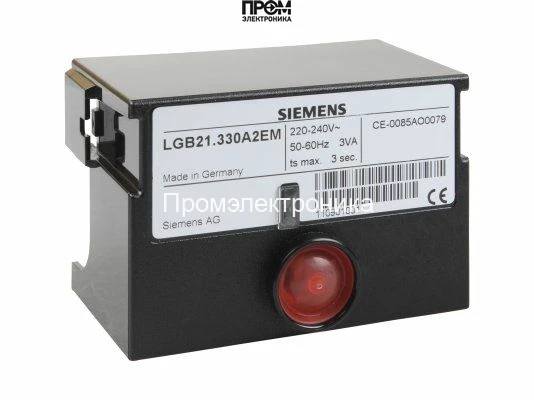

Топочный автомат Siemens LGB21.330A2EM

Топочный автомат Siemens LGB21.330A2EM: Техническое описание и характеристики

Топочный автомат Siemens LGB21.330A2EM (Арт: 65320033) представляет собой высокотехнологичный блок управления горелкой, разработанный для автоматизации и обеспечения безопасности газовых наддувных горелок малой и средней мощности. Этот менеджер горения предназначен для работы в прерывистом режиме, что делает его идеальным решением для широкого спектра отопительных установок, включая котлы, теплогенераторы и промышленные печи. Произведенный компанией Siemens, мировым лидером в области автоматизации, данный прибор является эталоном надежности, точности и соответствия строгим европейским стандартам безопасности.

Модель LGB21.330A2EM спроектирована для управления одноступенчатыми или двухступенчатыми газовыми горелками с сервоприводом воздушной заслонки или без него. В основе его работы лежит микропроцессорный контроль, который обеспечивает точное выполнение всех этапов розжига, работы и безопасного отключения горелки. Это гарантирует не только максимальную эффективность сжигания топлива и снижение выбросов, но и предотвращает возникновение аварийных ситуаций, связанных с утечкой газа или срывом пламени.

Ключевые функциональные возможности и преимущества

• Универсальность применения: Контроллер предназначен для управления и контроля одно- или двухступенчатых газовых горелок с прерывистым циклом работы (минимум одно контролируемое отключение каждые 24 часа).
• Надежный контроль пламени: Автомат горения осуществляет надзор за пламенем с помощью ионизационного электрода или ультрафиолетового датчика пламени Siemens QRA..., обеспечивая мгновенное отключение подачи газа при его угасании.
• Встроенная система безопасности: Реализована функция контроля давления воздуха с помощью реле давления (газового или воздушного) для проверки корректной работы вентилятора перед розжигом. Предусмотрена защита от пониженного напряжения, что исключает нестабильную работу и повреждение компонентов.
• Программируемая последовательность запуска: Четко определенные временные интервалы для предварительной продувки (30 секунд), времени безопасности (3 секунды) и предрозжига гарантируют безопасный и плавный пуск горелочного устройства.
• Информативная диагностика: Многоцветная светодиодная индикация на корпусе устройства предоставляет детальную информацию о текущем состоянии работы и позволяет быстро идентифицировать коды ошибок, что значительно упрощает пусконаладку и сервисное обслуживание.
• Высокая степень защиты: Корпус из ударопрочного, термостойкого пластика имеет класс защиты IP40, что обеспечивает надежную защиту электронных компонентов от пыли и внешних воздействий.

Области применения

Менеджер горения Siemens LGB21.330A2EM является неотъемлемым компонентом современных систем отопления и технологических установок. Он успешно применяется в следующих сферах:

• Бытовые и промышленные водогрейные котлы.
• Парогенераторы и паровые котлы низкого давления.
• Стационарные и мобильные теплогенераторы.
• Сушильные камеры и покрасочные комплексы.
• Технологические печи в пищевой и легкой промышленности.

Технические характеристики

• Артикул: 65320033
• Производитель: Siemens
• Модель: LGB21.330A2EM
• Напряжение питания: AC 220 В -15%...240 В +10%
• Частота сети: 50/60 Гц
• Время предварительной продувки (t1): 30 с
• Время безопасности (TSA): 3 с
• Время перед поджигом (t3): 2 с
• Потребляемая мощность: 12 ВА
• Тип датчика пламени: Ионизационный зонд или датчик УФ-излучения QRA...
• Температура эксплуатации: от -20 до +60 °C
• Класс защиты: IP40
• Соответствие стандартам: EN 298

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
