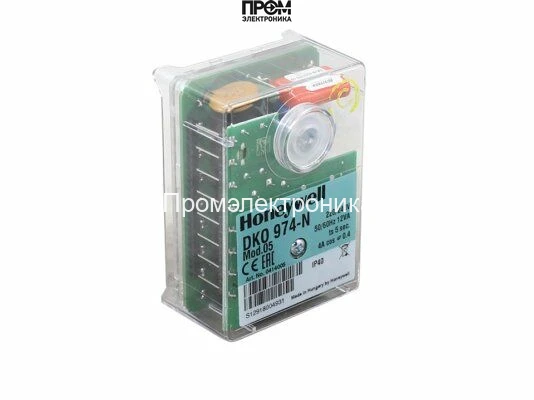

Топочный автомат Ecoflam DKO 974-N Mod.05

Топочный автомат (менеджер горения) Ecoflam DKO 974-N Mod.05 (Арт: 65328681)

Топочный автомат Ecoflam DKO 974-N Mod.05 представляет собой высокотехнологичный микропроцессорный блок управления, предназначенный для контроля и управления двухступенчатыми наддувными горелками, работающими на газе или жидком топливе. Данное устройство является ключевым элементом системы безопасности и автоматизации котельного оборудования, обеспечивая надежный, экономичный и полностью контролируемый процесс горения в прерывистом режиме работы (с обязательным отключением минимум один раз в 24 часа).

Назначение и область применения

Менеджер горения Ecoflam DKO 974-N Mod.05 разработан для интеграции в современные отопительные и промышленные установки. Его применение гарантирует соответствие строгим европейским стандартам безопасности и эффективности. Основные сферы использования включают:

• Системы отопления на базе промышленных и бытовых котлов.
• Воздушные теплогенераторы и сушильные установки.
• Технологические печи и агрегаты, где используются наддувные горелки.
• Модернизация и замена устаревших или вышедших из строя блоков управления горелками.

Ключевые функциональные возможности и преимущества

Модель DKO 974-N Mod.05 обладает рядом технических преимуществ, которые делают ее надежным решением для профессионального использования:

• Полностью автоматизированный контроль: Устройство управляет всеми этапами работы горелки: от предварительной вентиляции камеры сгорания (продувки) до безопасного розжига, контроля пламени в рабочем режиме и пост-вентиляции после отключения.
• Универсальный контроль пламени: Автомат совместим с различными типами датчиков пламени, что обеспечивает гибкость применения:
  • Ионизационный электрод (для газовых горелок).
  • Инфракрасный фоторезистор типа QRB (для жидкотопливных горелок).
  • Ультрафиолетовый датчик типа QRA (для газовых и жидкотопливных горелок).
• Высокий уровень безопасности: Встроенная система самодиагностики непрерывно отслеживает состояние всех подключенных компонентов. При обнаружении любой неисправности (например, срыв пламени, отказ датчика, негерметичность клапанов) автомат мгновенно переходит в режим аварийной блокировки, предотвращая опасные ситуации.
• Информативная диагностика: На корпусе устройства расположен многоцветный светодиодный индикатор, который с помощью цветовых кодов информирует о текущем состоянии работы и точно указывает на причину сбоя в случае аварийной остановки. Это значительно упрощает и ускоряет поиск и устранение неисправностей.
• Стабильность и надежность: Микропроцессорное управление обеспечивает точное соблюдение временных интервалов всех циклов работы, не зависящее от колебаний напряжения в сети или температуры окружающей среды.

Технические характеристики

• Производитель: Ecoflam (Италия)
• Артикул: 65328681
• Модель: DKO 974-N Mod.05
• Напряжение питания: 220/240 В (-15% / +10%)
• Частота: 50/60 Гц
• Потребляемая мощность: ~12 ВА
• Предохранительное время розжига (TSA): 5 секунд
• Время предварительной вентиляции (t1): ~30 секунд
• Время перед розжигом (t3): ~2.5 секунды
• Степень защиты корпуса: IP40
• Температура эксплуатации: от -10 °C до +60 °C
• Режим работы: Прерывистый

Принцип работы и безопасность

При подаче команды на запуск топочный автомат Ecoflam DKO 974-N Mod.05 инициирует цикл предварительной продувки для удаления из камеры сгорания возможных остатков несгоревшего топлива. По завершении продувки устройство подает напряжение на трансформатор розжига и открывает топливные клапаны. В течение предохранительного времени должен быть зафиксирован стабильный сигнал пламени от датчика. Если пламя обнаружено, система переходит в рабочий режим. В противном случае или при потере пламени во время работы, автомат немедленно прекращает подачу топлива и переходит в состояние аварийной блокировки, требующее ручного перезапуска. Такой алгоритм гарантирует максимальную безопасность эксплуатации горелочного устройства.

Выбор автомата горения Ecoflam DKO 974-N Mod.05 — это инвестиция в долговечность, безопасность и эффективность вашей тепловой установки, подтвержденная качеством и опытом ведущего европейского производителя.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
