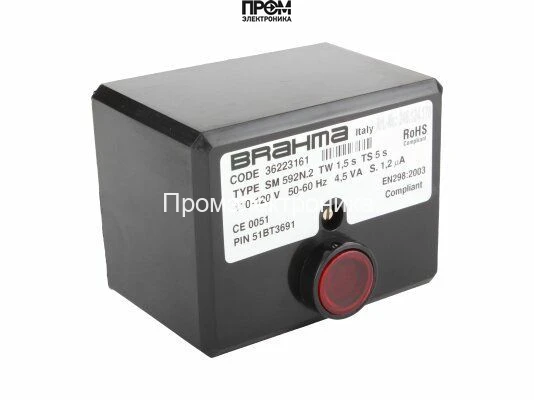

Топочный автомат Brahma SM 592N.2 36223161

Топочный автомат Brahma SM 592N.2 (36223161) – Блок управления горелкой

Топочный автомат (блок управления) Brahma SM 592N.2, артикул 36223161, представляет собой высокотехнологичное микропроцессорное устройство, предназначенное для автоматического управления и контроля розжига атмосферных газовых горелок малой и средней мощности с прерывистым циклом работы. Этот контроллер горения обеспечивает стабильный и безопасный запуск, а также непрерывный мониторинг наличия пламени в процессе эксплуатации отопительного оборудования.

Назначение и область применения

Прибор разработан для интеграции в современные системы отопления и теплоснабжения. Его основная задача – управление процессом горения в соответствии с европейскими стандартами безопасности. Области применения включают:

• Бытовые и промышленные газовые котлы;
• Теплогенераторы и воздухонагреватели;
• Комбинированные горелки;
• Водонагреватели проточного и накопительного типа;
• Другое газоиспользующее оборудование, требующее автоматического контроля пламени.

Ключевые технические характеристики и функциональные особенности

Модель SM 592N.2 обладает рядом параметров, которые делают ее надежным решением для автоматизации горелочных устройств:

• Тип контроля пламени: Ионизационный. Используется принцип детекции пламени по току ионизации, что гарантирует высокую точность и быстродействие.
• Режим работы: Прерывистый (non-permanent operation). Автомат рассчитан на циклическую работу с обязательным отключением не реже одного раза в 24 часа.
• Встроенный трансформатор розжига: Устройство оснащено интегрированным высоковольтным трансформатором для генерации искры.
• Фиксированное время безопасности: Предохранительное время (t_s) составляет ~5 секунд, обеспечивая быструю блокировку подачи газа при неудачном розжиге.
• Предварительная вентиляция: Время предвентиляции (t_p) ~2.5 секунды для продувки камеры сгорания перед розжигом.
• Ручной сброс: Устройство не имеет функции автоматического перезапуска после аварийной блокировки. Сброс ошибки выполняется вручную нажатием на встроенную кнопку, что повышает безопасность системы.
• Информативная диагностика: Наличие светодиодного индикатора на корпусе позволяет визуально определять текущий статус работы и коды ошибок.
• Соответствие стандартам: Разработано и произведено в полном соответствии с европейским стандартом безопасности EN 298.

Принцип работы и безопасность

При подаче команды на запуск топочный автомат Brahma SM 592N.2 инициирует цикл розжига. Сначала выполняется короткая фаза предварительной вентиляции для очистки топки от остатков газа. Затем одновременно активируется трансформатор розжига, генерирующий искру, и открывается газовый клапан. В течение предохранительного времени блок управления ожидает сигнала от ионизационного электрода о наличии стабильного пламени.

В случае успешного розжига подача искры прекращается, и автомат переходит в режим рабочего контроля. Если пламя не было обнаружено в установленный временной интервал или погасло во время работы, контроллер мгновенно прекращает подачу газа и переходит в состояние аварийной блокировки, предотвращая утечку и накопление взрывоопасной газовоздушной смеси.

Преимущества модели Brahma SM 592N.2

• Высокая надежность: Микропроцессорное управление и качественные компоненты гарантируют долгий срок службы и стабильность работы.
• Безопасность: Полное соответствие стандарту EN 298, наличие блокировки при неисправности и ручной сброс.
• Компактность и удобство монтажа: Интегрированный трансформатор розжига и стандартные разъемы упрощают установку и подключение.
• Универсальность: Подходит для широкого спектра атмосферных газовых горелок от различных производителей.

Техническая спецификация

• Модель: SM 592N.2
• Артикул: 36223161
• Тип контроля пламени: Ионизационный датчик
• Режим работы: Прерывистый (непостоянный)
• Время предварительной вентиляции (t_p): ~2.5 с
• Предохранительное время (t_s): ~5 с
• Напряжение питания: 230 В (-15% / +10%)
• Частота: 50-60 Гц
• Потребляемая мощность: 3 ВА
• Степень защиты: IP40
• Температура окружающей среды: -20°C ... +60°C
• Соответствие стандарту: EN 298

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
