Топочный автомат Brahma TGRD63

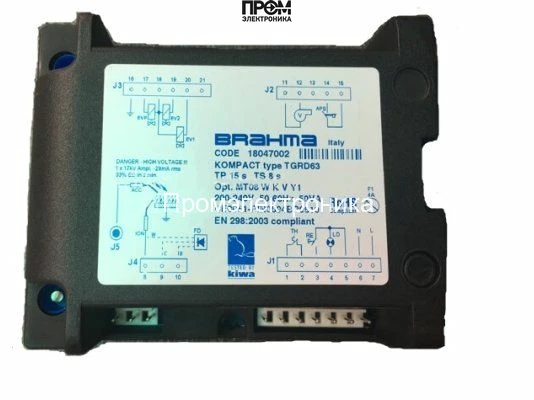

Топочный автомат Brahma TGRD63 (Арт: 18047002)

Описание и назначение контроллера горения Brahma TGRD63

Топочный автомат Brahma TGRD63 (артикул 18047002) — это современный микропроцессорный блок управления, разработанный для автоматического контроля и безопасной эксплуатации атмосферных газовых горелок с прерывистым циклом работы (непостоянного действия). Данное устройство является ключевым элементом системы безопасности котельного оборудования, теплогенераторов и промышленных печей, обеспечивая надежный розжиг и непрерывный контроль наличия пламени.

Менеджер горения TGRD63 соответствует строгим европейским стандартам безопасности EN 298, что подтверждает его высокую надежность и точность в управлении процессами горения. Применение передовых технологий и качественных компонентов гарантирует стабильную работу горелочного устройства в различных условиях эксплуатации, минимизируя риски и повышая общую эффективность отопительной системы.

Технические характеристики и функциональные особенности

Контроллер Brahma TGRD63 обладает широким набором функций, направленных на обеспечение максимальной безопасности и автоматизации работы газовых горелок. Его архитектура продумана для простоты интеграции и диагностики.

• Тип управления: Микропроцессорное, обеспечивающее высокую точность временных интервалов и логики работы.
• Применение: Для атмосферных газовых горелок с прерывистым пилотным розжигом (Intermittent Pilot).
• Контроль пламени: Осуществляется по принципу ионизации. Устройство непрерывно измеряет ток ионизации, мгновенно реагируя на срыв или отсутствие пламени.
• Время безопасности при розжиге (TS): Запрограммированный интервал, в течение которого система ожидает появления стабильного пламени.
• Время предварительной вентиляции (TW): Отсутствует в данной модели, так как она предназначена для атмосферных горелок.
• Напряжение питания: Стандартное 220/240 В (-15% / +10%), 50/60 Гц, что позволяет использовать его в большинстве электросетей.
• Степень защиты корпуса: IP40, обеспечивает защиту от твердых частиц размером более 1 мм.
• Диагностика: Встроенная система самодиагностики и возможность подключения внешнего индикатора блокировки для быстрого определения причин сбоя.
• Сброс блокировки: Предусмотрен ручной сброс после устранения неисправности, что предотвращает автоматический повторный запуск в аварийной ситуации.

Область применения и эксплуатация

Благодаря своей универсальности и соответствию высоким стандартам, топочный автомат Brahma TGRD63 находит широкое применение в различных типах газового оборудования. Он является оптимальным решением для:

• Бытовых и коммерческих отопительных котлов.
• Промышленных и бытовых водонагревателей.
• Воздушных теплогенераторов и калориферов.
• Модульных котельных установок.
• Газовых конвекторов и печей специального назначения.

Использование данного автомата горения позволяет не только обеспечить безопасность, но и оптимизировать расход топлива за счет точного контроля цикла розжига и работы горелки. Надежность, подтвержденная опытом эксплуатации в миллионах установок по всему миру, делает продукцию Brahma выбором профессионалов.

Безопасность и надежность в соответствии с EN 298

Основная задача автомата горения — предотвращение аварийных ситуаций, связанных с утечкой газа или некорректной работой горелки. Модель TGRD63 реализует многоуровневую систему защиты:

• Безопасный запуск: Устройство выполняет проверку системы перед каждым циклом розжига.
• Контроль погасания пламени: При внезапном исчезновении пламени во время работы, автомат мгновенно прекращает подачу газа и переходит в состояние защитной блокировки.
• Защита от ложного сигнала пламени: Система распознает наличие постороннего света или замыкания в цепи датчика и блокирует запуск горелки.

Выбирая Brahma TGRD63 (18047002), вы инвестируете в проверенное и сертифицированное решение, которое гарантирует безопасную и стабильную работу вашего газового оборудования на долгие годы.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
