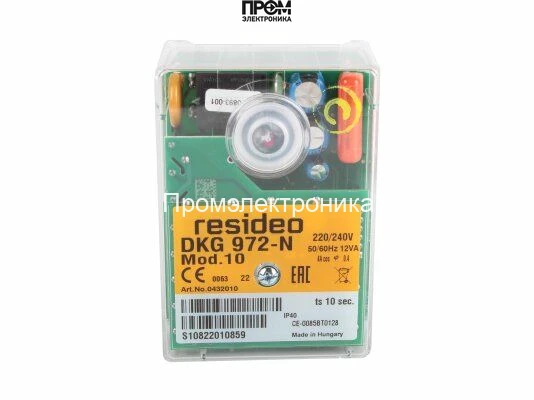

Топочный автомат Elco DKG 972-N Mod.10

Топочный автомат Elco DKG 972-N Mod.10 (Арт: 65325626)

Топочный автомат Elco DKG 972-N Mod.10 с артикулом 65325626 представляет собой современный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных (вентиляторных) двухступенчатых горелок, работающих на газе или жидком топливе. Это устройство является ключевым компонентом системы безопасности котла, обеспечивая полностью автоматизированный и надежный цикл розжига и непрерывный мониторинг пламени во время работы.

Применение данного блока управления гарантирует соответствие строгим европейским стандартам безопасности, включая EN 298, и предназначено для использования в отопительных установках средней и высокой мощности, таких как промышленные котлы, теплогенераторы и технологические печи.

Ключевые технические характеристики

• Модель: DKG 972-N Mod.10
• Артикул производителя: 65325626
• Производитель: Elco (Германия)
• Применение: Двухступенчатые прерывистые горелки на газе или жидком топливе.
• Напряжение питания: 220/240 В (-15% / +10%)
• Частота сети: 50/60 Гц
• Время предварительной вентиляции (t1): ~10 с
• Предохранительное время безопасности (TSA): ~10 с
• Время перед поджигом (t3): ~2 с
• Тип контроля пламени: Ионизационный электрод (для газа) или оптические датчики пламени: УФ-датчик QRA... (для газа и жидкого топлива), фоторезистор QRB... (для жидкого топлива).
• Потребляемая мощность: ~12 ВА
• Класс защиты корпуса: IP40
• Диапазон температур окружающей среды: от -20 °C до +60 °C
• Монтаж: Штекерное соединение на цокольную панель.

Функциональные особенности и преимущества

Автоматика горения Elco DKG 972-N Mod.10 обладает рядом технологических преимуществ, направленных на повышение безопасности и эффективности работы котельного оборудования.

• Микропроцессорное управление: Обеспечивает высокую точность и стабильность выполнения всех этапов программы розжига и контроля. Перед каждым запуском система выполняет внутреннюю самодиагностику для проверки исправности ключевых компонентов.
• Универсальность применения: Разработан для работы с широким спектром горелочных устройств. Возможность подключения различных типов датчиков пламени делает его гибким решением для модернизации существующих систем.
• Расширенная диагностика: Встроенная система информирования о неисправностях с помощью многоцветного светодиодного индикатора. Код ошибки (последовательность миганий) позволяет сервисному инженеру быстро и точно определить причину блокировки горелки, минимизируя время простоя.
• Защита от пониженного напряжения: Устройство автоматически отключается при падении напряжения в сети ниже допустимого уровня, предотвращая нестабильную работу горелки и возможные аварийные ситуации. После восстановления нормального напряжения автомат выполняет перезапуск.
• Проверенная последовательность запуска: Программное обеспечение реализует безопасный алгоритм работы, включающий обязательную фазу предварительной продувки камеры сгорания для удаления взрывоопасных остатков топлива.

Области применения

Менеджер горения Elco DKG 972-N Mod.10 является стандартным компонентом для многих производителей отопительного оборудования и широко используется в следующих сферах:

• Промышленные и коммунальные водогрейные и паровые котлы.
• Воздухонагреватели и теплогенераторы для складских и производственных помещений.
• Технологические установки, требующие точного контроля процесса горения (сушильные камеры, покрасочные линии, обжиговые печи).
• Замена и обновление устаревших или вышедших из строя топочных автоматов на горелках различных марок.

Установка и подключение автомата горения должны производиться только квалифицированным персоналом, имеющим соответствующие допуски, в строгом соответствии с технической документацией производителя горелки и котла.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
