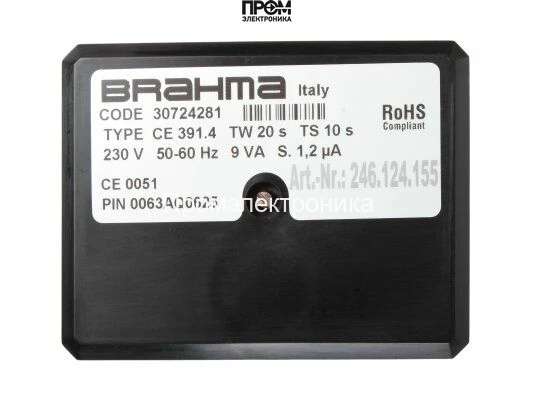

Топочный автомат Brahma CE391.4

Топочный автомат Brahma CE391.4 (Арт. 30724281) – Блок управления для наддувных горелок

Топочный автомат Brahma CE391.4 (артикул 30724281) представляет собой высокотехнологичный микропроцессорный блок управления, разработанный для автоматизации процессов розжига и контроля пламени в современных наддувных (вентиляторных) горелках. Этот менеджер горения обеспечивает безопасную и эффективную работу отопительного оборудования, работающего на газе или жидком топливе, в прерывистом цикле. Устройство является ключевым компонентом для построения надежных и экономичных систем теплоснабжения, полностью соответствуя строгим европейским стандартам безопасности.

Применение микропроцессорной технологии гарантирует высокую точность временных интервалов, стабильность рабочих параметров и расширенные возможности самодиагностики. Автомат горения Brahma CE391.4 осуществляет полный цикл управления: от предварительной вентиляции камеры сгорания до розжига и последующего непрерывного мониторинга наличия пламени, мгновенно отключая подачу топлива в случае его погасания или других нештатных ситуаций.

Ключевые особенности и преимущества Brahma CE391.4

• Высокий уровень безопасности: Устройство разработано в соответствии со стандартом EN 298. Реализованы функции защитной блокировки при сбоях, контроль исправности датчика пламени и обязательная проверка герметичности газовых клапанов (при подключении внешнего прессостата).
• Микропроцессорное управление: Обеспечивает прецизионную точность и повторяемость всех временных циклов, что повышает общую надежность и эффективность работы горелочного устройства.
• Универсальность контроля пламени: Блок управления совместим с различными типами датчиков. Контроль пламени может осуществляться как при помощи ионизационного электрода, так и с использованием ультрафиолетовых фотодатчиков (например, Brahma UV1, UV2), что расширяет сферу его применения.
• Информативная диагностика: Встроенный многоцветный светодиодный индикатор предоставляет наглядную информацию о текущем состоянии работы автомата и позволяет быстро идентифицировать причину неисправности с помощью кодов ошибок, упрощая пусконаладку и сервисное обслуживание.
• Надежная конструкция: Компактный корпус выполнен из ударопрочного, термостойкого пластика, обеспечивая степень защиты IP40 и стабильную работу в широком диапазоне температур.

Технические характеристики

• Артикул производителя: 30724281
• Производитель: Brahma S.p.A. (Италия)
• Модель: CE391.4
• Напряжение питания: 230 В (-15% / +10%), 50/60 Гц
• Потребляемая мощность: ~10 ВА
• Время предварительной вентиляции (t_v): ~4 с
• Время безопасности (t_s): ~3 с
• Время перед розжигом (t_pre): ~4 с
• Тип рабочего цикла: Прерывистый (требуется отключение минимум раз в 24 часа)
• Тип датчика пламени: Ионизационный электрод / УФ-датчик
• Минимальный ток ионизации: 3 мкА
• Выходы для подключения: Двигатель вентилятора, трансформатор розжига, газовый клапан.
• Температура эксплуатации: от -20°C до +60°C
• Степень электрической защиты: IP40

Область применения

Контроллер горения Brahma CE391.4 является оптимальным решением для автоматизации широкого спектра теплового оборудования малой и средней мощности. Он успешно применяется в составе:

• Газовых и дизельных наддувных горелок
• Водогрейных и паровых котлов
• Промышленных теплогенераторов и воздухонагревателей
• Сушильных и покрасочных камер
• Других установок, требующих автоматического контроля процесса горения.

Интеграция данного топочного автомата в систему управления котельной или тепловой установки позволяет не только обеспечить высокий уровень безопасности, но и оптимизировать расход топлива за счет стабильного и корректного протекания всех этапов розжига и работы горелки.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
