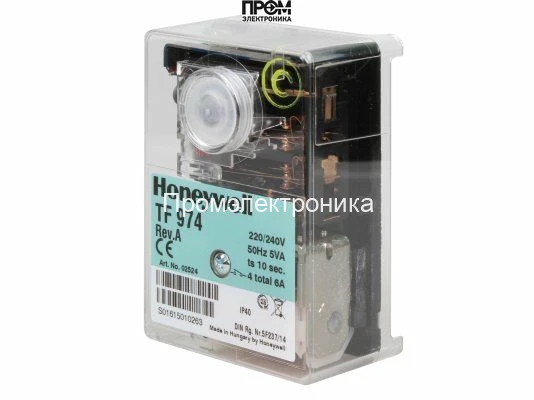

Топочный автомат Satronic / Honeywell TF 974 Rev.A

Топочный автомат Satronic / Honeywell TF 974 Rev.A, Арт: 02524

Топочный автомат (менеджер горения) Satronic / Honeywell TF 974 Rev.A (Артикул: 02524) — это интеллектуальный блок управления, разработанный для обеспечения полного контроля и максимальной безопасности при эксплуатации одно- и двухступенчатых жидкотопливных горелок с наддувом. Устройство с производительностью до 30 кг/ч (также подходит для горелок с распылением топлива) является критически важным компонентом современных отопительных систем. Оно управляет всей последовательностью операций: от предварительной вентиляции камеры сгорания и безопасного розжига до стабильного поддержания горения и корректного отключения. Разработанный в соответствии с европейским стандартом EN 230, этот контроллер гарантирует надежную защиту от сбоев и аварийных ситуаций.

Ключевые функциональные особенности и преимущества TF 974

• Высокоточный микропроцессорный контроль: Ядро устройства — микропроцессор, который с высокой точностью отслеживает и выполняет все временные интервалы программы. Это исключает ошибки, связанные с износом механических частей, и обеспечивает стабильный, предсказуемый цикл работы горелки.
• Информативная система самодиагностики: Встроенный светодиодный индикатор (LED) служит инструментом для быстрой диагностики. С помощью цветового кода он информирует сервисного специалиста о текущем состоянии автомата и причине блокировки (например, отсутствие пламени после предохранительного времени, срыв пламени в рабочем режиме), что значительно сокращает время на поиск и устранение неисправностей.
• Встроенная защита от пониженного напряжения: Автомат горения оснащен функцией контроля напряжения в сети. При падении напряжения ниже 185 В происходит автоматическое безопасное отключение горелки. Эта мера предотвращает нестабильную работу и возможное повреждение как самого блока управления, так и электродвигателя вентилятора и топливного насоса.
• Надежный контроль пламени: Устройство работает в паре с фоторезистивным датчиком пламени MZ 770 S, обеспечивая мгновенную реакцию на срыв или отсутствие факела и немедленное прекращение подачи топлива для предотвращения взрывоопасной ситуации.
• Блокировка и возможность дистанционного сброса: В случае возникновения неисправности контроллер переходит в режим защитной блокировки. Сброс ошибки можно произвести как нажатием кнопки на корпусе устройства, так и дистанционно, что удобно для интегрированных систем управления.

Технические характеристики Satronic / Honeywell TF 974 (02524)

• Производитель: Satronic / Honeywell
• Артикул для заказа: 02524
• Модель: TF 974 Rev.A
• Назначение: Управление и контроль жидкотопливных наддувных горелок
• Режим работы: Прерывистый (не менее одного контролируемого отключения каждые 24 часа)
• Напряжение питания: 220 / 240 В (-15% / +10%)
• Частота сети: 50 / 60 Гц
• Время предварительной вентиляции (tv/tp): ~13 сек
• Предохранительное время безопасности (ts): 10 сек
• Время перед розжигом (пред-розжиг): ~13 сек
• Совместимый датчик пламени: Фоторезистор MZ 770 S
• Потребляемая мощность: прибл. 5 ВА
• Степень пылевлагозащиты: IP40
• Диапазон рабочих температур: -10 °C ... +60 °C
• Монтажное положение: Произвольное

Область применения и эксплуатация

Автомат горения Honeywell TF 974 является неотъемлемой частью автоматики безопасности для широкого спектра отопительного оборудования, работающего на дизельном или печном топливе. Он находит применение в:

• Бытовых и промышленных водогрейных котлах;
• Воздухонагревателях и теплогенераторах;
• Парогенераторах малой и средней мощности;
• Технологических установках, требующих контролируемого сжигания жидкого топлива.

Благодаря своей надежности и соответствию стандартам, данный блок управления горелкой часто используется производителями котельного оборудования (OEM) и рекомендуется в качестве прямой замены для устаревших или вышедших из строя аналогов, включая модели серий TF 8xx. Установка оригинального компонента Satronic / Honeywell — это залог долгосрочной и безаварийной эксплуатации всей отопительной системы.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
