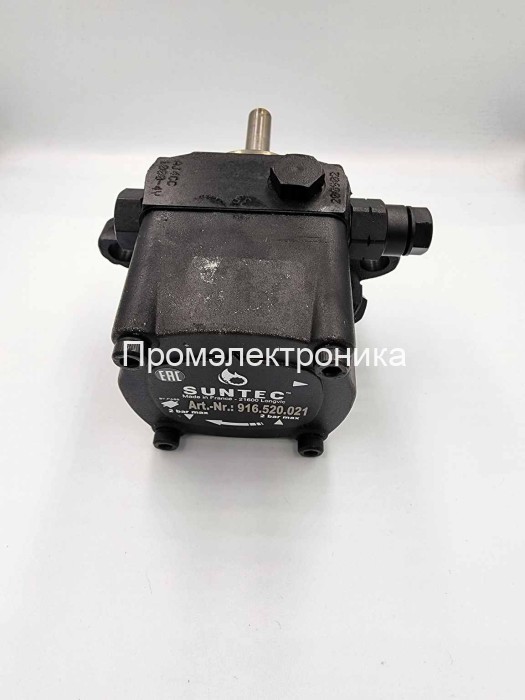

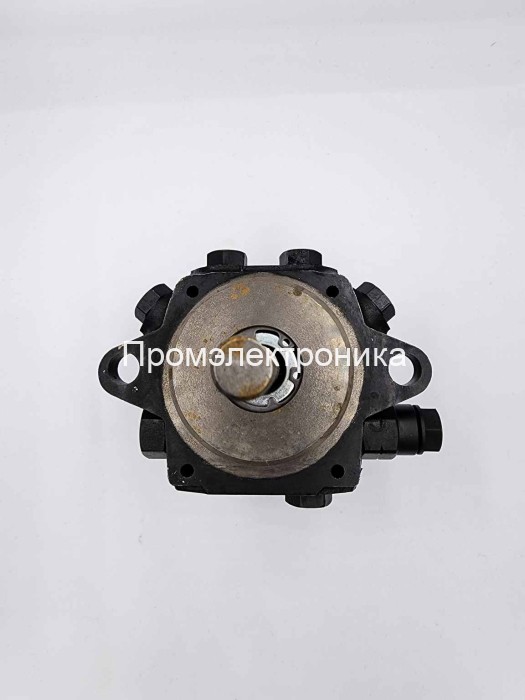

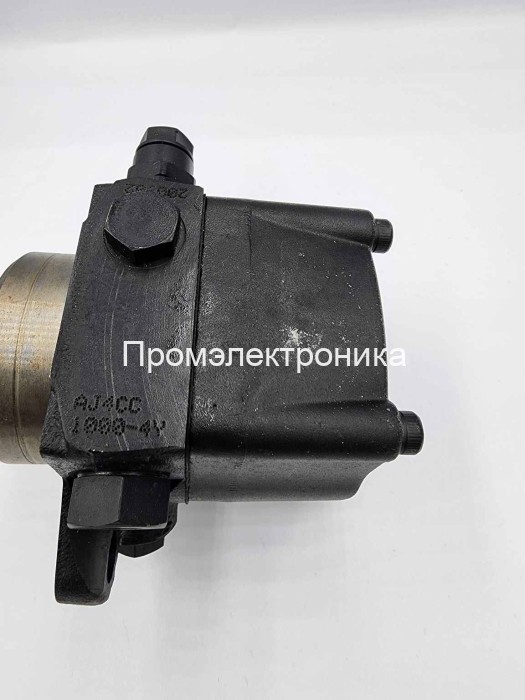

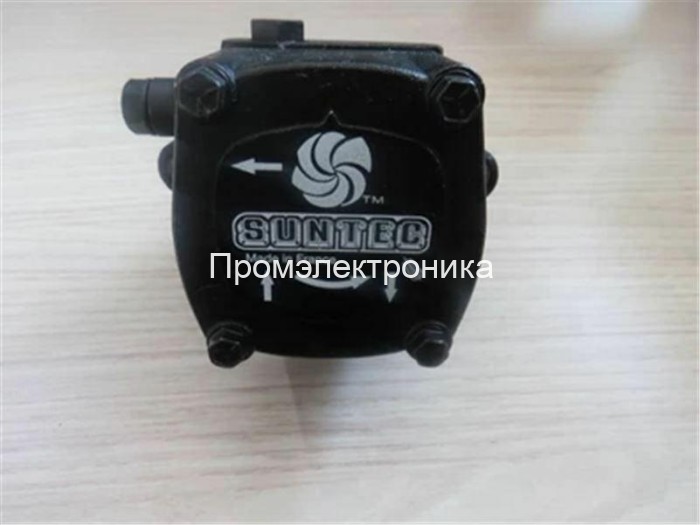

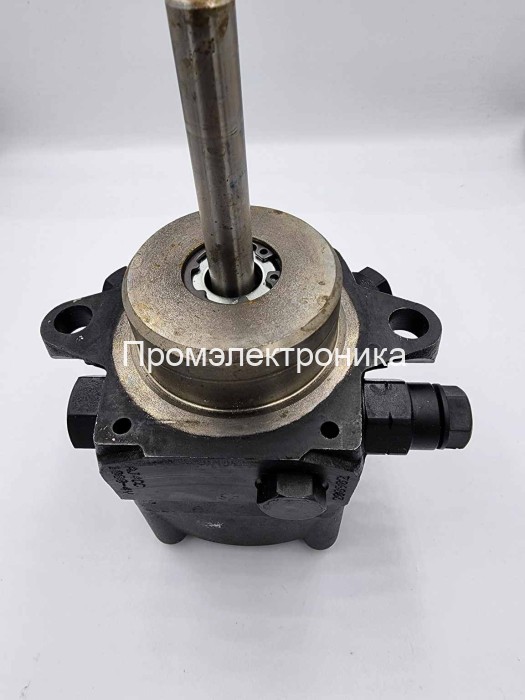

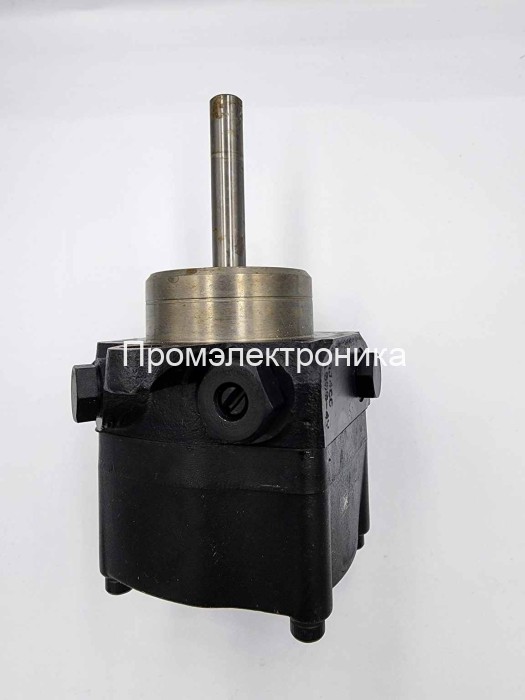

Suntec AJ4CC 1000-4Y

Насосы Suntec AJ4CC 1000-4Y - жидкотопливный шестеренчатый насос AJ является базовой моделью, включающей регулирующий давление клапан с функцией запирания.

Применение топливных насосов Suntec AJ4CC 1000-4Y:
- Дизельное топливо
- Одно- или двухтрубная система
- Обычно устанавливается с внешним электромагнитным клапаном

Принцип работы насоса:
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе; при однотрубной системе - возвращается на всасывание. В таком случае с порта вакуумметра должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.
Регулирующий клапан также выполняет запорную функцию:
В течение периода запуска при нарастании скорости зубчатой пары все топливо проходит через специальную полость на поршне, возвращаясь к обратной линии. При достижении определенного значения скорости поток уже не сможет проходить через эту полость, тогда давление быстро увеличивается, преодолевая силу пружины клапана, и открывает клапан.
В течение постепенной остановки скорость зубчатой пары снижается, и клапан закрывается, когда производительность зубчатой пары становится меньше потока топлива через полость.
Скорости отпирания и запирания зависят от размера зубчатой пары, а также установленного давления.
Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически, но может быть ускорен открытием порта манометра. В однотрубной системе для выпуска воздуха из системы должен быть открыт порт манометра.

Suntec AJ4CC 1000-4Y - базовое устройство для котельных установок средней мощности, не более 3000 кВт. Перекачивает дизтопливо со скоростью 158 л/час под давлением 20 бар. Встроенный клапан регулирует давление на форсунку в пределах 10-20 атм. и выполняет запирающую функцию.
