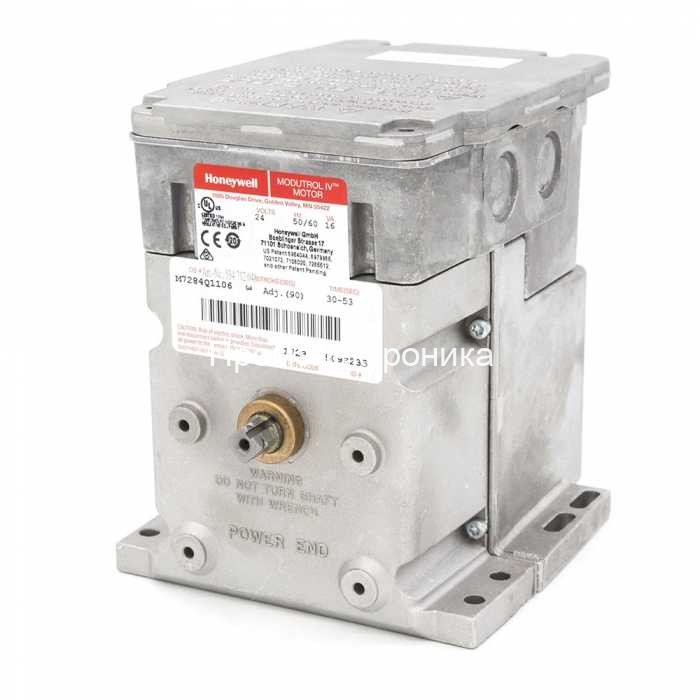

Сервопривод Honeywell M7284Q1106

Сервоприводы Honeywell M7284Q1106 с пружинным возвратом и без него предназначены для управления заслонками и клапанами. Для позиционирования заслонки или клапана в любом положении, от полностью открытого до полностью закрытого, используется электронный контроллер, подающий на двигатель сигнал по току или напряжению

Особенности M7284Q 1106:

- Встроенная возвратная пружина возвращает вал двигателя в нормальное положение при отключении питания.

- Встроенная распределительная коробка обеспечивает защиту от внешних условий класса NEMA 3.

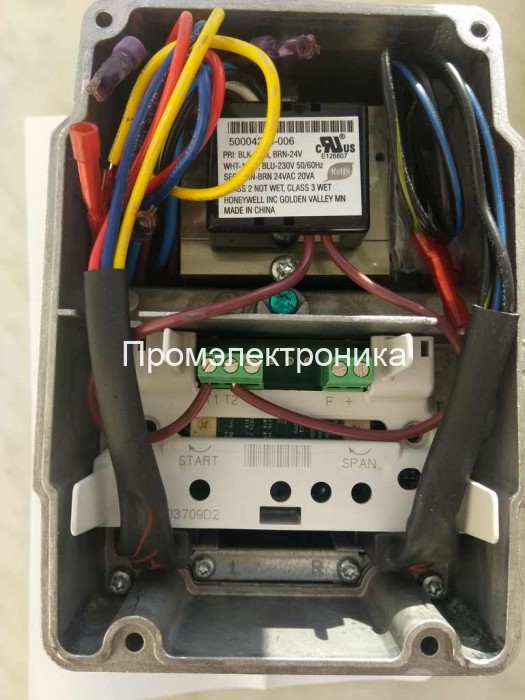

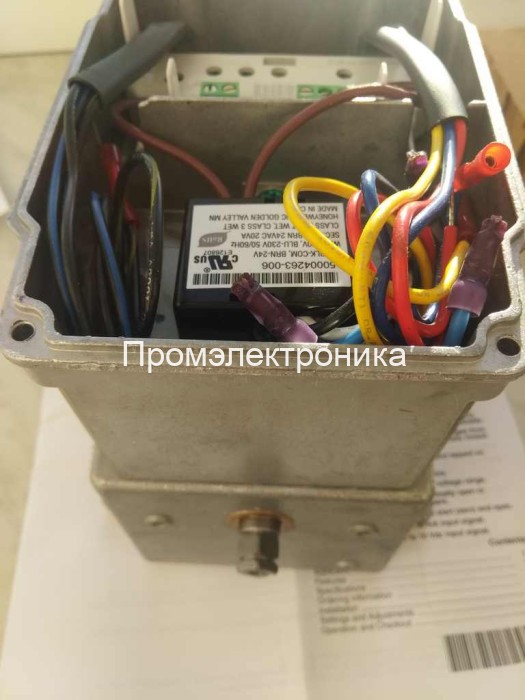

- Двигатель и электрические схемы работают от напряжения 24 В переменного тока. Предусмотрены модели с установленным изготовителем трансформатором или с возможностью установки встроенного трансформатора на месте применения

- Быстроразъёмные клеммы в стандартной комплектации, предусмотрен адаптер для резьбовых клемм.

- В большинстве двигателей ход может регулироваться на месте установки (от 90° до 160°).

- Литой алюминиевый корпус.

- Встроенные вспомогательные выключатели могут устанавливаться изготовителем, либо добавляться по месту применения.

- Номинальное стандартное время полного хода составляет 30 секунд (ход 90°) и 60 секунд (ход 160°). Могут поставляться двигатели с другим временем полного хода.

- Двигатели с пружинным возвратом могут применяться для перемещения штоков нормально открытых или нормально закрытых клапанов от приводного и от вспомогательного конца вала.

- Все модели оснащены валами с двумя рабочими концами (с пазом и внутренней резьбой на обоих концах).

- Все модели оснащены кулачками для вспомогательных выключателей.

- Постоянный крутящий момент во всём диапазоне напряжений.

- Двигатели предназначены как для нормально открытых, так и для нормально закрытых клапанов и заслонок.

- Предусмотрены модели с регулировкой точки пуска (нуля) и диапазона.

- Предусмотрены модели с входным сигналом от 4 до 20 мА.

- Предусмотрены модели с входным сигналом от 2 до 10 В постоянного тока.

Инструкция на сервопривод Honeywell M7284Q1106 (Russian)

Product Data and Specifications-Product Data for Series 71, 72 and 76 Modutrol IV Motors (English)

Product Selections Comparisons-Motor Actuator Selection Guide

Installation Materials-Honeywell Damper Adjustment Guide

Product Data and Specifications-Product Data for Series 61 and 62 Modutrol IV Motors (Russian)

Product Data and Specifications-Specification Data for M7281, M7282, M7284, M7285, M7294 Modutrol IV Motors (English)

Product Selections Comparisons-Modutrol IV Motor Cross Reference

Сервопривод Honeywell M7284Q1106 представляет собой одну из ключевых составляющих в системах автоматизации и управления промышленными и коммерческими процессами. Обладая высоким уровнем надежности и функциональности, этот привод широко используется в системах HVAC (Heating, Ventilation, and Air Conditioning), где требуется точное и надежное управление заслонками и клапанами.

Основные Характеристики

Honeywell M7284Q1106 — это электромеханический сервопривод, предназначенный для управления заслонками и клапанами в системах отопления, вентиляции и кондиционирования воздуха. Основные технические характеристики включают:

• Мощность: Рабочее напряжение 24V
• Диапазон углов: Регулируемый угол вращения от 0 до 160 градусов.
• Время срабатывания: Время полного открытия или закрытия составляет около 30 секунд.
• Тип управления: Позиционное управление, обеспечивающее точное позиционирование заслонок.

Технические Особенности

Конструкция и Материалы

Сервопривод выполнен в прочном металлическом корпусе, обеспечивающем защиту от механических повреждений и воздействий окружающей среды. Внутренние компоненты изготовлены из высококачественных материалов, что гарантирует долгий срок службы и надежную работу в различных условиях эксплуатации.

Позиционирование и Управление

Одной из ключевых особенностей Honeywell M7284Q1106 является возможность точного позиционирования заслонок. Привод оснащен встроенным потенциометром, который обеспечивает обратную связь и позволяет точно контролировать угол открытия заслонки. Это особенно важно в системах, где требуется поддержание заданных параметров температуры и давления с высокой точностью.

Надежность и Долговечность

Сервопривод Honeywell M7284Q1106 отличается высокой надежностью. Все компоненты проходят строгий контроль качества на производстве, а использование передовых технологий сборки и материалов гарантирует долговечность и минимальные затраты на обслуживание. Привод способен работать в условиях высокой влажности и запыленности, что делает его идеальным выбором для применения в сложных промышленных условиях.

Применение

Сервопривод Honeywell M7284Q1106 широко используется в различных системах HVAC, а также в промышленных процессах, требующих точного управления заслонками и клапанами. Рассмотрим основные области применения:

Системы Отопления, Вентиляции и Кондиционирования

В системах HVAC сервоприводы играют ключевую роль в управлении подачей воздуха и регулировании температуры. Сервопривод Honeywell M7284Q1106 обеспечивает точное и надежное управление заслонками, что позволяет поддерживать оптимальные климатические условия в помещении и снижать энергозатраты.

Промышленные Процессы

В промышленности данный сервопривод используется для управления клапанами в системах подачи газа, пара и других рабочих сред. Его высокая точность и надежность позволяют эффективно контролировать параметры технологических процессов и обеспечивать безопасность на производстве.

Энергосберегающие Системы

Honeywell M7284Q1106 также применяется в энергосберегающих системах, где необходимо точное регулирование потоков энергии. Это позволяет оптимизировать работу оборудования и снижать эксплуатационные расходы.

Заключение

Сервопривод Honeywell M7284Q1106 представляет собой высококачественное решение для различных систем управления и автоматизации. Его надежность, точность и долговечность делают его незаменимым компонентом в системах HVAC и промышленных процессах. Использование этого сервопривода позволяет существенно повысить эффективность работы оборудования и снизить эксплуатационные расходы, что делает его выгодным выбором для профессионалов в области автоматизации и управления.

Рекомендации по Эксплуатации

При установке и эксплуатации Honeywell M7284Q1106 рекомендуется следовать следующим рекомендациям:

1. Правильный монтаж: Убедитесь, что привод установлен на соответствующее оборудование и надежно закреплен.
2. Техническое обслуживание: Регулярно проверяйте состояние привода и проводите профилактическое обслуживание для предотвращения поломок.
3. Настройка и калибровка: Периодически проводите калибровку потенциометра и проверку корректности работы привода.

Соблюдение этих рекомендаций обеспечит долгий срок службы и надежную работу сервопривода в различных условиях эксплуатации.

Таким образом, сервопривод Honeywell M7284Q1106 является идеальным выбором для решения задач, требующих точного и надежного управления заслонками и клапанами в самых разнообразных системах и условиях.
