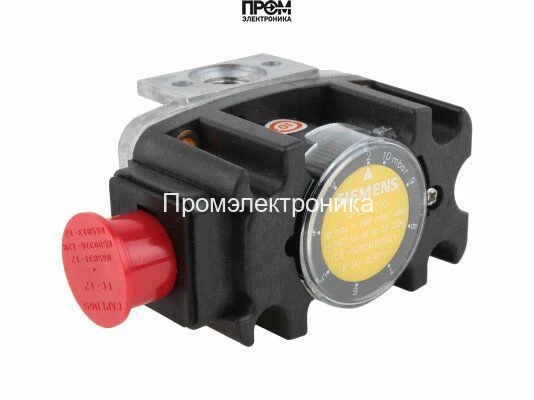

Реле давления Siemens QPL25.010

Реле давления Siemens QPL25.010 (артикул S55722-S102-A100)

Реле давления Siemens QPL25.010 — компактное и точное дифференциальное реле для контроля газообразных сред и воздуха в системах с рабочим давлением до 690 мбар. Модель S55722-S102-A100 предназначена для оперативного управления и защиты технологических контуров, где необходима чувствительная регулировка перепада давления и надежное срабатывание при отклонениях от заданной точки.

Ключевые технические характеристики

• Артикул: S55722-S102-A100; производитель: Siemens;
• Диапазон рабочего давления: до 690 мбар;
• Дифференциал (регулируемый): 2–10 мбар;
• Точность переключения: 0,5 мбар;
• Тип контакта: замыкается при падении ниже или при превышении заданного уровня;
• Соединение: резьбовое Rp ¼ (ISO);
• Материалы корпуса: ударопрочный пластик и алюминиевое основание;
• Класс защиты: IP54 (защита от пыли и брызг);
• Температурный диапазон эксплуатации: −20…+60 °C;
• Монтаж: допускается горизонтальное и вертикальное положение;
• Защита и контроль: прозрачная защитная крышка для визуального контроля настроек.

Особенности и преимущества

Реле Siemens QPL25.010 обеспечивает высокая точность срабатывания (0,5 мбар) при малых перепадах благодаря регулируемому дифференциалу 2–10 мбар. Конструкция с алюминиевым основанием и ударопрочным пластиковым корпусом сочетает механическую прочность и коррозионную стойкость. Прозрачная крышка упрощает визуальную проверку положения регулирующей ручки без демонтажа защитного кожуха.

Настройка и монтаж

Точка переключения на QPL25.010 настраивается поворотом ручки под прозрачной крышкой: по часовой стрелке — увеличение давления, против часовой — уменьшение. Установка производится через резьбовое соединение Rp ¼ (ISO); допускается монтаж в горизонтальном и вертикальном положениях, что упрощает интеграцию в существующие трубопроводы и приборные панели.

Ограничения и эксплуатационные требования

Данное реле не предназначено для эксплуатации в зонах повышенной пожаро- и взрывоопасности. Следует избегать попадания влаги и образования конденсата внутри корпуса для сохранения точности и долговечности. Применять только для газов и воздухов, совместимых с материалами корпуса и уплотнений, в рамках указанных рабочих параметров.
