Реле давления Riello GW 150 A5

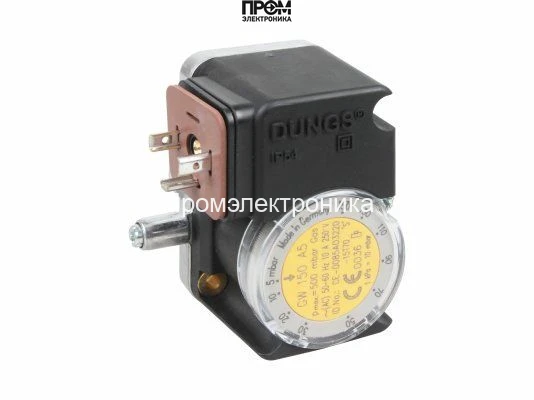

Реле давления Riello GW 150 A5 — арт. 3012196

Реле давления Riello GW 150 A5 (3012196) предназначено для точного контроля давления в промышленных установках с использованием нескольких приводов. Устройство обеспечивает измерение и управление как избыточным, так и разреженным давлением воздуха и инертных газов в диапазонах, соответствующих стандарту EN 1854, что гарантирует надежность показаний при эксплуатации в разнообразных условиях.

Ключевые технические характеристики

• Диапазон настроек: 5–150 мбар (регулируемый)
• Максимальное рабочее давление: до 500 мбар
• Материал корпуса: алюминиевый сплав с полиамидными элементами
• Мембрана: износостойкий NBR-каучук
• Измерительный штуцер: Ø 9 мм
• Контакты: серебро (Ag)
• Степень защиты: IP54
• Подключение: через DIN-штекер
• Рабочая температура: -15 … +70 °C
• Регулятор с шкалой: верхнее расположение для точной настройки

Особенности конструкции и работы

Корпус выполнен из алюминиевого сплава с полиамидными вставками, что обеспечивает сочетание прочности и невысокого веса. Мембрана из NBR устойчива к механическому износу и сохраняет эластичность в пределах рабочего температурного диапазона. Наличие измерительного штуцера диаметром 9 мм упрощает подключение к существующим трубопроводам и магистралям.

Функциональные преимущества

• Стабильное и безошибочное срабатывание благодаря точной механике и качественным контактам
• Широкий диапазон регулировок позволяет подобрать оптимальную точку срабатывания (5–150 мбар)
• Регулируемый гистерезис обеспечивает предотвращение ложных переключений при колебаниях давления
• Компактные размеры и продуманная конструкция облегчают монтаж и обслуживание
• Защита IP54 гарантирует сохранность контактов и узлов от пыли и брызг
• Подходящая для систем с несколькими приводами и для применения в топочных агрегатах и вентиляционных системах

Эксплуатация и монтаж

Регулятор с наглядной шкалой обеспечивает простую и точную настройку точки срабатывания. При отклонении реле от вертикального положения переключение производится с учётом рабочего давления — этот момент рекомендуется учитывать при монтаже и окончательной настройке. Подключение через DIN-штекер ускоряет монтажные работы и обеспечивает надежный электрический контакт.

Артикул: 3012196 — модель Riello GW 150 A5. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
