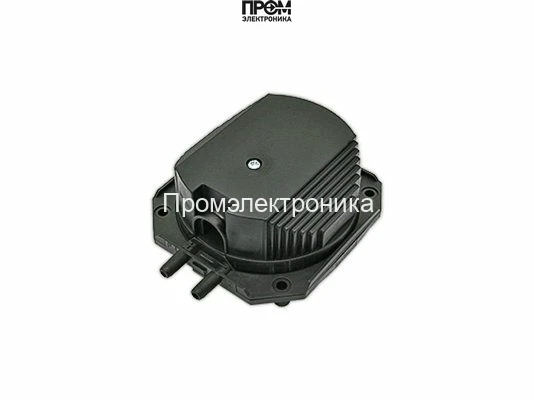

Реле давления Kromschroder DL2E

Реле давления Kromschroder DL2E: техническое описание

Реле давления Kromschroder DL2E — реле давления, преобразующее достижение заданного давления в переключение электрического контакта. В горелочной автоматике этот сигнал используется для подтверждения или ограничения контролируемого давления. Для данного исполнения указаны: контролируемая среда — воздух, нейтральные газы; назначение контроля — давления разряжения, дифференциального давления, нагнетательного давления.

Настроечные данные: диапазон регулировки — от 0,2 до 2 мбар; диапазон срабатывания — от 0,15 до 0,25 мбар; максимальное рабочее давление — 50 мбар. Максимальное рабочее давление показывает допустимую нагрузку на корпус, а не верхнюю уставку; рабочую точку выбирают внутри диапазона регулировки с учётом дифференциала.

Монтажное и электрическое исполнение: электрическое подключение — FASTON 6.3х0.8 мм; степень защиты — IP42; температура окружающей среды — от -20 до 85 °C. При замене сверяют также логику контактов и направление реакции на рост или падение давления.

При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Kromschroder; артикул или обозначение — 84444159. Для подтверждения взаимозаменяемости также проверяют среду, диапазон настройки, дифференциал, максимальное давление, контакты и резьбу; совпадение только производителя или части маркировки недостаточно.
