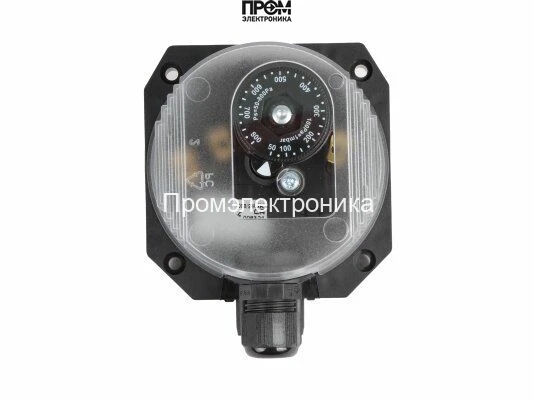

Реле давления Kromschroder DL 8K-1
DL 8K-1 · артикул 84444759. Датчик-реле для контроля давления, разрежения или перепада воздуха, дымовых и других разрешённых неагрессивных газов.
Увеличить фотоОсновные характеристики
- Бренды
- Kromschroder
- Для контроля
- дифференциального давления, нагнетательного давления
- Максимальное рабочее давление
- 50 мбар
- Рабочая среда
- воздух, нейтральные газы
- Вид подключения
- кабельный ввод M16
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Реле давления Kromschroder DL 8K-1
DL 8K-1 · артикул 84444759. Датчик-реле для контроля давления, разрежения или перепада воздуха, дымовых и других разрешённых неагрессивных газов.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Для контроля | дифференциального давления, нагнетательного давления |
| Максимальное рабочее давление | 50 мбар |
| Рабочая среда | воздух, нейтральные газы |
| Вид подключения | кабельный ввод M16 |
Применение и подбор
Сначала определите среду и измеряемую величину: избыточное давление, разрежение или перепад.
Диапазон настройки, максимально допустимое давление и точка срабатывания — разные параметры. Проверьте нужное направление срабатывания, возврат, контактную нагрузку и присоединения.
Монтаж и ввод в работу
Правильные порты высокого и низкого давления выбирают по схеме конкретного датчика; незадействованные порты обрабатывают согласно этой схеме.
После монтажа проверяют фактическую точку срабатывания контрольным прибором. Положение мембраны может влиять на соответствие шкалы реальному давлению.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| DG | Газовые и другие разрешённые среды в зависимости от исполнения. |
| DL | Воздух, дымовые и разрешённые неагрессивные газы. |
| H / N | Исполнения с блокировкой при соответствующем изменении давления. |
| Контактная нагрузка | Проверяется по материалу контактов, напряжению и току цепи. |
FAQ по выбору и эксплуатации
Означает ли число в названии установленную уставку?
Обычно это признак диапазона, а фактическая уставка задаётся и проверяется отдельно. Необходимо также учитывать максимально допустимое давление.
Можно ли использовать воздушное реле в газовой линии?
Допуск среды проверяют для полного исполнения. Пригодность для воздуха сама по себе не подтверждает газовое применение.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- DL..A, DL..K (RU) — стр. 2, 3.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Реле давления Kromschroder DL 8K-1 — арт. 84444759
Реле давления Kromschroder DL 8K-1 предназначено для точного контроля дифференциального и нагнетательного давления в системах с воздухом и нейтральными газами. Модель обеспечивает стабильную работу горелочных и других технологических систем за счёт воспроизводимого срабатывания и широкого диапазона регулировки, что делает её оптимальным решением для задач автоматизации и безопасности.
Ключевые преимущества
- Высокая точность: диапазон регулировки 0,5–8 мбар срабатывание в пределах 0,17–0,3 мбар обеспечивает чувствительный контроль процессов.
- Надёжность в эксплуатации: максимальное рабочее давление до 50 мбар позволяет использовать реле в разнообразных установках без риска аварийных режимов.
- Широкий температурный диапазон: работоспособность от −20 до +85 °C гарантирует стабильную работу при смене климатических условий и в промышленных зонах.
- Удобство монтажа и подключения: кабельный ввод M16 упрощает интеграцию в существующие электрические цепи.
Технические характеристики
- Модель: Kromschroder DL 8K-1
- Артикул: 84444759
- Тип контроля: дифференциальное и нагнетательное давление
- Диапазон регулировки: 0,5–8 мбар
- Зона срабатывания: 0,17–0,3 мбар
- Максимальное рабочее давление: 50 мбар
- Температурный диапазон: −20…+85 °C
- Кабельный ввод: M16
- Габариты: 8,9 × 4,7 × 8,5 см
Области применения
Реле Kromschroder DL 8K-1 применимо в системах контроля подачи воздуха и нейтральных газов, в том числе в горелочных установках, теплообменном оборудовании и технологических линиях, где требуется быстрый и точный контроль давления. Компактные размеры и унифицированное подключение обеспечивают простую интеграцию в шкафы автоматики и монтажные панели.
Преимущества при использовании
- Снижение риска ложных срабатываний благодаря узкой зоне срабатывания.
- Повышение эксплуатационной безопасности систем за счёт точного контроля давления.
- Упрощённое обслуживание и замена компонентов благодаря стандартным габаритам и вводу кабеля.
Характеристики
- Наименование
- Реле давления Kromschroder DL 8K-1
- Бренды
- Kromschroder
- Для контроля
- дифференциального давления, нагнетательного давления
- Максимальное рабочее давление
- 50 мбар
- Рабочая среда
- воздух, нейтральные газы
- Вид подключения
- кабельный ввод M16
Техническая документация
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
