Реле давления Kromschroder DG500U-3

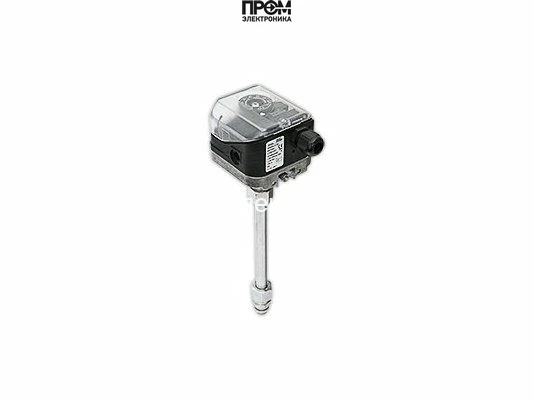

Реле давления Kromschroder DG500U-3 с фитингами — арт. 65311305

Реле давления Kromschroder DG500U-3 (арт. 65311305) — промышленный датчик контроля давления, предназначенный для точного и стабильного управления газовыми и воздушными системами. Комплект поставки включает соединительные фитинги, импульсную трубку и алюминиевые прокладки, что обеспечивает готовность устройства к монтажу и ввод в эксплуатацию без дополнительных комплектующих.

Ключевые характеристики

• Тип среды: природный газ, биогаз, сжиженный газ в газообразной фазе и воздух;
• Диапазон настройки срабатывания: 100–500 мбар;
• Максимальное рабочее давление: до 600 мбар;
• Степень защиты: IP54 (защита от пыли и брызг воды);
• Кабельный ввод: M16;
• Материал основания: литой алюминиевый сплав;
• Температурный диапазон эксплуатации: от −15 до +80 °C;
• Сертификация: соответствует EN1854, класс S;
• Срок службы: 10 лет;
• Позиционирование: возможно горизонтальное и вертикальное крепление (рекомендуется вертикальная установка для максимальной точности).

Функциональные возможности

DG500U-3 обеспечивает контроль нагнетательного и дифференциального давления, а также давления разряжения, обеспечивая стабильное и воспроизводимое срабатывание. Конструкция прибора и применённые материалы гарантируют стабильность характеристик в широком диапазоне температур и условий эксплуатации. Наличие импульсной трубки и монтажных фитингов упрощает подключение к существующим трубопроводам и пневмокамерам.

Конструкция и монтаж

Корпус с литым алюминиевым основанием сочетает механическую прочность и низкую массу, что облегчает монтаж и обслуживание. Кабельный ввод M16 упрощает электроподключение, а герметизация корпуса обеспечивает защиту электроники при эксплуатации в запылённых или влажных помещениях. Вертикальная установка рекомендована для достижения высокой точности срабатывания, однако прибор допускает установку в горизонтальном положении при соблюдении монтажных инструкций.

Области применения

Реле DG500U-3 применяется в системах управления вентиляцией и кондиционирования, в устройствах безопасности топочных установок, а также в технологических схемах, где требуется контроль давления газообразных сред. При необходимости использования в зонах с потенциально взрывоопасной атмосферой возможно подключение через изолированный усилитель сигнала.
