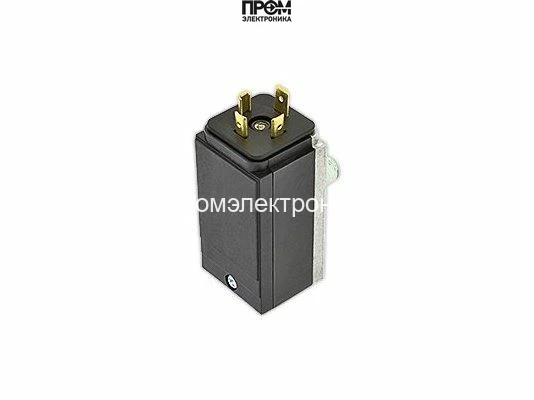

Реле давления Kromschroder DG30/VC6D-5S2
DG30/VC6D-5S2 · артикул 84448253. Компактный датчик-реле давления. Варианты присоединения и направления срабатывания определяются полным кодом, включая C, CT или CFT.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84448253
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Реле давления Kromschroder DG30/VC6D-5S2
DG30/VC6D-5S2 · артикул 84448253. Компактный датчик-реле давления. Варианты присоединения и направления срабатывания определяются полным кодом, включая C, CT или CFT.
Применение и подбор
Сначала определите среду и измеряемую величину: избыточное давление, разрежение или перепад.
Диапазон настройки, максимально допустимое давление и точка срабатывания — разные параметры. Проверьте нужное направление срабатывания, возврат, контактную нагрузку и присоединения.
Монтаж и ввод в работу
Правильные порты высокого и низкого давления выбирают по схеме конкретного датчика; незадействованные порты обрабатывают согласно этой схеме.
После монтажа проверяют фактическую точку срабатывания контрольным прибором. Положение мембраны может влиять на соответствие шкалы реальному давлению.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| DG | Газовые и другие разрешённые среды в зависимости от исполнения. |
| DL | Воздух, дымовые и разрешённые неагрессивные газы. |
| H / N | Исполнения с блокировкой при соответствующем изменении давления. |
| Контактная нагрузка | Проверяется по материалу контактов, напряжению и току цепи. |
FAQ по выбору и эксплуатации
Означает ли число в названии установленную уставку?
Обычно это признак диапазона, а фактическая уставка задаётся и проверяется отдельно. Необходимо также учитывать максимально допустимое давление.
Можно ли использовать воздушное реле в газовой линии?
Допуск среды проверяют для полного исполнения. Пригодность для воздуха сама по себе не подтверждает газовое применение.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- DG..C (RU) — стр. 2, 3.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Реле давления Kromschroder DG30/VC6D-5S2: техническое описание
Реле давления Kromschroder DG30/VC6D-5S2 — реле давления, преобразующее достижение заданного давления в переключение электрического контакта. В горелочной автоматике этот сигнал используется для подтверждения или ограничения контролируемого давления. Для данного исполнения указаны: контролируемая среда — горючие газы, воздух; назначение контроля — нагнетательного давления.
Настроечные данные: диапазон регулировки — от 8 до 30 мбар; диапазон срабатывания — от 1 до 2 мбар; максимальное рабочее давление — 600 мбар. Максимальное рабочее давление показывает допустимую нагрузку на корпус, а не верхнюю уставку; рабочую точку выбирают внутри диапазона регулировки с учётом дифференциала.
Монтажное и электрическое исполнение: электрическое подключение — DIN-штекер; степень защиты — IP00; температура окружающей среды — от -10 до 70 °C. При замене сверяют также логику контактов и направление реакции на рост или падение давления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Kromschroder; артикул или обозначение — 84448253. Для подтверждения взаимозаменяемости также проверяют среду, диапазон настройки, дифференциал, максимальное давление, контакты и резьбу; совпадение только производителя или части маркировки недостаточно.
Характеристики
- Наименование
- Реле давления Kromschroder DG30/VC6D-5S2
- Артикул производителя
- 84448253
Техническая документация
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
