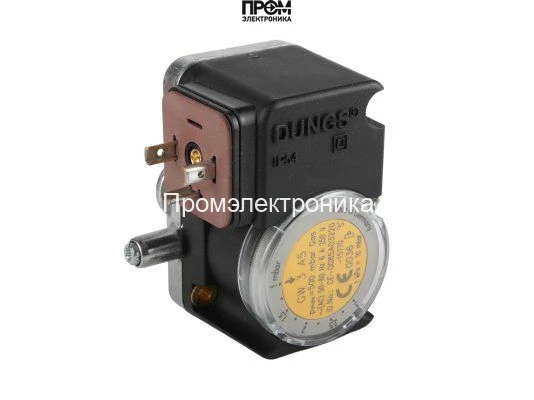

Реле давления Elco GW 3 A5

Реле давления Elco GW 3 A5 — артикул 13016331

Реле давления Elco GW 3 A5 (13016331) предназначено для точного контроля избыточного и вакуумного давления в газовых и воздушных системах с максимальным рабочим давлением 0,5 бар (500 мбар). Устройство сочетает компактную конструкцию и простую настройку, обеспечивая надежное автоматическое управление технологическими процессами в промышленных топочных агрегатах, системах вентиляции и климатического оборудования.

Конструкция и материалы

• корпус — литой алюминий, устойчивый к механическим воздействиям;
• верхняя часть — полиамид, стойкий к температурным перепадам;
• чувствительная мембрана — NBR-каучук, обеспечивает стабильность характеристик при контакте с воздухом и нейтральными газами;
• переключающий контакт — серебряный, для надежного электрического соединения и долговечного ресурса переключений;
• подключение — через стандартизированный DIN-штекер для быстрого монтажа и замены.

Ключевые характеристики

• диапазон давления: до 0,5 бар (500 мбар);
• класс защиты корпуса: IP54 — защита от пыли и брызг воды;
• температурный диапазон эксплуатации: от −15°C до +70°C;
• быстрое реагирование на изменение давления благодаря чувствительной мембране;
• настройка срабатывания — регулировочное колесо со шкалой, не требует использования манометра;
• рекомендованное положение установки — вертикальное (отклонение может повлиять на точность срабатывания).

Монтаж, настройка и эксплуатация

Реле Elco GW 3 A5 разработано для простого монтажа: вертикальное расположение обеспечивает оптимальную точность и повторяемость срабатываний. Подключение производится через DIN-штекер, что упрощает пусконаладку и обслуживание. Настройка порога срабатывания выполняется с помощью колесика с маркировкой — оперативно и без использования дополнительных приборов. При эксплуатации следует избегать образования конденсата и обледенения, соблюдать предусмотренный температурный диапазон и герметичность соединений.

Применение

Реле целесообразно применять в промышленных топочных агрегатах, системах вентиляции, климатическом оборудовании и других установках, где требуется контроль как избыточного, так и вакуумного давления в пределах до 0,5 бар. Совместимо только с воздухом и нейтральными газами.
