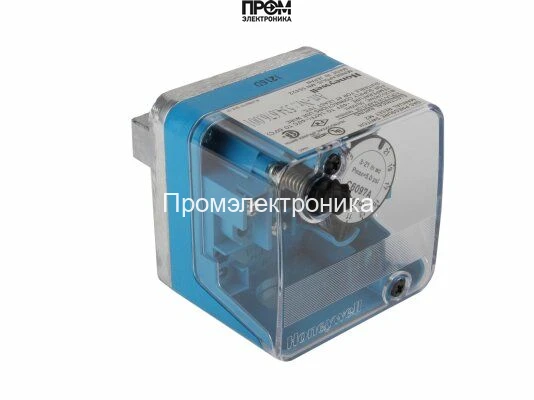

Реле давления Honeywell C6097A1012

Реле давления Honeywell C6097A1012 — точный контроль дифференциального давления

Реле давления Honeywell C6097A1012 предназначено для надежного контроля дифференциального давления газа и воздуха в газовых установках и системах вентиляции. Компактная конструкция и продуманная компоновка обеспечивают стабильную работу при максимальном давлении до 0,5 бар и позволяют защитить оборудование от нежелательных колебаний давления.

Ключевые особенности

• Артикул: C6097A1012
• Диапазон регулировки: 7–52 мбар (регулируемый)
• Максимальное рабочее давление: 0,5 бар
• Поддерживаемые среды: природный газ, сжиженный газ (LPG), воздух
• Материалы корпуса: литое алюминиевое основание, верхняя часть — полибутилентерефталат (PBT)
• Герметичная прозрачная крышка из поликарбоната для визуального контроля
• Мембрана: NBR (углеводородостойкий каучук)
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Подключение: резьбовое соединение G1/4; кабельный ввод PG11
• Диапазон рабочих температур: -15…+60 °C
• Монтаж: допускается горизонтальная и вертикальная установка

Описание конструкции и принцип работы

Датчик-реле C6097A1012 выполнен в прочном корпусе с литым алюминиевым основанием, что обеспечивает механическую устойчивость и теплоотвод. Верхняя часть из полибутилентерефталата (PBT) сочетает устойчивость к коррозии и электрическую изоляцию. Под прозрачной поликарбонатной крышкой расположен механизм регулировки и контактная группа, доступные для визуального контроля и оперативной настройки. Чувствительная мембрана из NBR реагирует на дифференциальное давление газовой среды, передавая перемещение на замыкающие контакты при достижении установленного порога.

Применение и монтаж

Модель C6097A1012 оптимальна для использования в системах газового оборудования, котельных, системах управления горением и вентиляционных установках, где требуется точный контроль малого перепада давления. Резьбовое подключение G1/4 обеспечивает надежное присоединение к измерительной трубке или фитингу, а кабельный ввод PG11 упрощает электромонтаж. Устройство сохраняет работоспособность при наружной установке при соблюдении температурного диапазона и допускает как горизонтальный, так и вертикальный монтаж.

Регулировка и эксплуатация

Диапазон регулировки 7–52 мбар позволяет точно подобрать давление срабатывания под конкретную задачу. Для обслуживания предусмотрен простой доступ к регулировочному механизму под прозрачной крышкой. Конструкция и материалы корпуса обеспечивают устойчивость к воздействию агрессивных сред при работе с природным и сжиженным газом.
