Реле давления Dungs UB 500 A4

Реле давления Dungs UB 500 A4 — арт. 210970

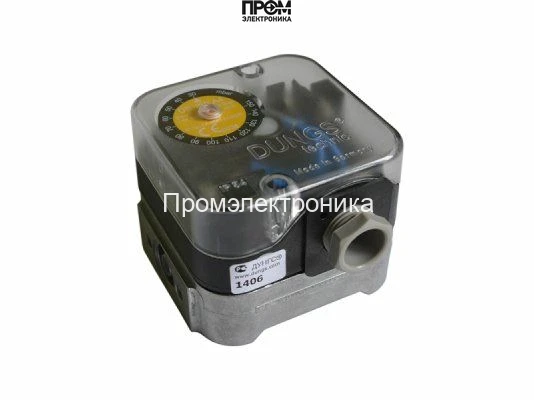

Реле давления Dungs UB 500 A4 (арт. 210970) — компактный и точный ограничитель давления для газопроводных систем горелочных агрегатов. Устройство спроектировано для надежной защиты от превышения рабочего давления, обеспечивает селективное срабатывание, визуальную индикацию и механическую блокировку до ручной разблокировки. Соответствует требованиям EN 1854, предназначено для эксплуатации в составе автоматических систем управления горением.

Технические характеристики

• Максимальное давление: 600 мбар
• Диапазон регулировки: 50–500 мбар
• Среда: газ семейства 1–3 и нейтральные среды
• Температурный диапазон эксплуатации: -15 °C…+70 °C
• Класс защиты электрических компонентов: IP54
• Подключение давления: резьбовое соединение G 1/4
• Электрическое подключение: через кабельный ввод

Принцип работы

Реле срабатывает при достижении заданного уставочного давления: при превышении порога контакты замыкаются и формируют сигнал на блок управления. Одновременно включается визуальный индикатор срабатывания. Функция блокировки фиксирует состояние после срабатывания — восстановление производится вручную, что исключает самовосстановление системы без вмешательства оператора.

Конструкция и материалы

Корпус и узлы реле выполнены из износостойких материалов — алюминия и НБК, что обеспечивает длительный срок службы и устойчивость к внешним воздействиям. Настройка давления осуществляется с помощью регулировочного диска с цифровой шкалой, позволяющей точную установку без применения манометра. Электроэлементы защищены от пыли и брызг (IP54).

Монтаж и эксплуатация

• Установка: резьбовое подключение G 1/4, фиксирование корпуса согласно инструкции монтажа.
• Подключение кабеля: через встроенный кабельный ввод, соблюдение полярности и требований электробезопасности.
• Ориентация: изменение положения реле относительно вертикали может влиять на показания — учитывать при установке.
• Обслуживание: визуальная проверка индикатора, контроль состояния уплотнений и клемм; при необходимости регулировка диска.

Ключевые преимущества

• Широкий диапазон регулировки 50–500 мбар;
• Блокировка при срабатывании и ручная разблокировка;
• Точная настройка с цифровой шкалой без манометра;
• Высокая степень защиты электрики (IP54) и износостойкие материалы;
• Компактное исполнение и удобство монтажа через G 1/4.

Модель: Dungs UB 500 A4, арт. 210970. Промэлектроника официальный дилер (sales@prom-elec.com)
