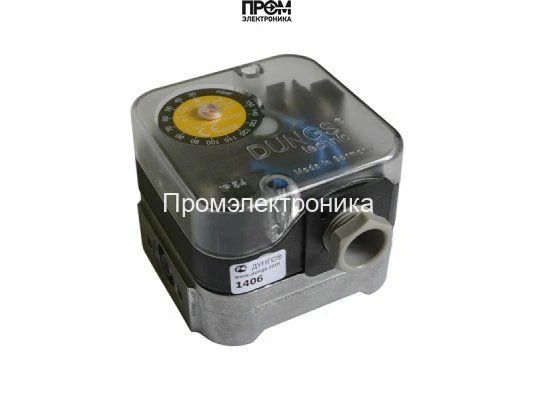

Реле давления Dungs NB 500 A4

Реле давления Dungs NB 500 A4 — артикул 210971

Реле давления Dungs NB 500 A4 (Код товара: 210971, Производитель: Dungs) предназначено для точного контроля давления в газовых системах и совместимо с горелками различных производителей. Устройство обеспечивает надежное срабатывание при превышении заданного давления или при снижении ниже порога, замыкая электрический контакт и передавая сигнал для защиты и управления оборудованием.

Ключевые характеристики

• Диапазон регулировки: 50–500 мбар — плавная ручная настройка с диска;
• Корпус: прочный пластик с прозрачной крышкой для визуального контроля и алюминиевое основание;
• Электрические компоненты: степень защиты IP54;
• Мембрана: бутадиен-нитрильный каучук (NBR) для повышенной стойкости к износу;
• Тип срабатывания: при изменении давления относительно заданного значения замыкается контакт;
• Рекомендуемое положение монтажа: вертикальное (при другом размещении параметры срабатывания могут изменяться).

Описание работы

Реле Dungs NB 500 A4 реагирует на изменение давления в газовой линии: при достижении установленного порога мембрана перемещается и приводит в действие электрический контакт. Настройка порога выполняется вручную с помощью диска, что позволяет оператору быстро и точно задать требуемые значения в диапазоне 50–500 мбар. Конструкция с прозрачной крышкой облегчает визуальную проверку состояния и настройку без демонтажа устройства.

Конструкция и надежность

Комбинация пластикового корпуса и алюминиевого основания обеспечивает прочность при минимальном весе. Защита электрических узлов по стандарту IP54 гарантирует устойчивость к пыли и брызгам воды в условиях эксплуатации. Мембрана из бутадиен-нитрильного каучука повышает долговечность при многократных циклах срабатывания и снижает риск преждевременного выхода из строя.

Применение и монтаж

Модель NB 500 A4 подходит для использования в системах газоснабжения и газогорелочных установках, где требуется контролировать как избыточное давление, так и разрежение. Для корректной работы реле рекомендуется установка в вертикальном положении — при другом расположении возможны смещения точки срабатывания. Точная последовательность монтажа и установки параметров указана в спецификации на сайте.
