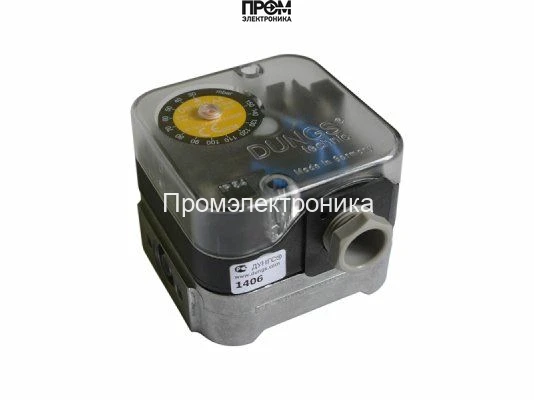

Реле давления Dungs NB 150 A4

Реле давления Dungs NB 150 A4 — артикул 210931

Реле давления Dungs NB 150 A4 (арт. 210931) — компактное и точное устройство для контроля избыточного и разреженного давления в топочных агрегатах и газовых горелках. Предназначено для надёжного формирования управляющего сигнала при достижении заданных значений давления в диапазоне 30–150 мбар.

Ключевые характеристики

• Диапазон регулировки: 30–150 мбар;
• Степень защиты корпуса: IP54;
• Температурный диапазон эксплуатации: от −15°C до +70°C;
• Материал основания: литой алюминий;
• Корпус и переключатель: поликарбонат;
• Мембрана: бутадиен-нитрильный каучук (NBR);
• Контакт переключения: серебро;
• Артикул/код товара: 210931.

Конструкция и материалы

Корпус реле выполнен с учётом защиты от пыли и влаги (IP54), что обеспечивает стабильную работу в промышленных условиях. Основание из литого алюминия гарантирует механическую прочность при монтаже и эксплуатации. Прозрачная крышка и ручной переключатель из поликарбоната обеспечивают удобство настройки и визуальный контроль положения регулятора. Рабочая мембрана из бутадиен-нитрильного каучука обеспечивает стойкость к износу и химическим воздействиям, контактная группа выполнена из серебра для надёжного коммутационного ресурса.

Эксплуатация и настройка

Настройка реле производится вручную с помощью поворотного колеса. При изменении давления относительно установленного значения срабатывает механический механизм, замыкая контакт и подавая сигнал на управляющее устройство. Диапазон регулировки 30–150 мбар позволяет адаптировать реле под различные требования систем. Аппарат сохраняет точность и повторяемость срабатывания при заданной ориентации установки; при изменении положения монтаж может повлиять на точность срабатывания до ±15% от установленного значения.

Монтаж и совместимость

Реле допускает монтаж в вертикальном и ином положении, что обеспечивает гибкость установки в ограниченных пространствах. Компактные габариты и лёгкий вес облегчают интеграцию в существующие газовые автоматики и горелочные блоки. Реле совместимо с большинством известных брендов горелок при соблюдении технических требований по давлению и подключению.

Преимущества модели NB 150 A4

• точный контроль давления в широком диапазоне;
• защита от пыли и брызг (IP54);
• прочность и стойкость материалов при температуре −15…+70°C;
• удобная ручная настройка и визуальный контроль положения;
• компактность и простота монтажа;
• долговечность коммутационных элементов за счёт серебряных контактов.

Реле давления Dungs NB 150 A4 (артикул 210931) обеспечивает надёжный и предсказуемый контроль давления в системах горения, где требуется компактное, устойчивое к внешним факторам и простое в настройке решение.
