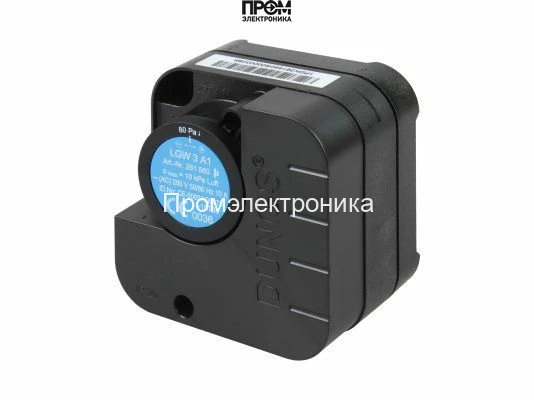

Реле давления Dungs LGW 3 A1

Реле давления Dungs LGW 3 A1 — Арт. 261560

Дифференциальное реле давления Dungs LGW 3 A1 (Код товара: 261560) — точный и надёжный датчик для контроля дифференциального давления воздуха и негорючих неагрессивных газов. Заводская настройка и соответствие евростандарту EN 1854 обеспечивают стабильность срабатываний и повторяемость параметров при эксплуатации в диапазоне температур от −15 до +85 °C.

Ключевые характеристики

• Модель: LGW 3 A1;
• Максимальное входное давление: 100 мбар;
• Диапазон регулировки давления: 0,4–3 мбар;
• Минимальное срабатывающее давление: 0–0,35 мбар;
• Предустановленное давление срабатывания: 0,8 мбар;
• Материал мембраны: бутадиен-нитрильный каучук;
• Корпус: пластмасса, степень защиты IP20;
• Электрическое подключение: плоский штекер; присоединение давления — шланговой штуцер.

Принцип работы и настройки

При возникновении дифференциального давления мембрана приводит в действие внутренний микровыключатель — происходит замыкание или размыкание цепи на заранее установленной величине срабатывания. Заводская предустановка 0,8 мбар позволяет использовать реле сразу после монтажа; при необходимости тонкая регулировка осуществляется поворотом установочного винта, что позволяет подстроить точку срабатывания в пределах заявленного диапазона 0,4–3 мбар.

Преимущества конструкции

• Компактные размеры и прочный корпус обеспечивают простоту монтажа и долговечность в ограниченных пространствах;
• Бу-нитрильная мембрана устойчива к типичным рабочим средам (воздух, негорючие газы), что снижает износ и частоту замены;
• Стандартизированные электрический штекер и шланговой штуцер упрощают интеграцию в существующие газовые и воздушные контуры;
• Рабочий температурный диапазон позволяет эксплуатировать реле в промышленных и коммунальных условиях без дополнительного термозащищения.

Области применения

Реле Dungs LGW 3 A1 оптимально для контроля давления в газовых горелках, системах воздухоснабжения и других установках, где требуется надежная фиксация небольших перепадов давления. Благодаря заводской настройке и возможности тонкой регулировки оно подходит для использований, где важна стабильность сигнализации и последовательность включений/выключений исполнительных узлов.

Арт. 261560, Код товара: 261560. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
