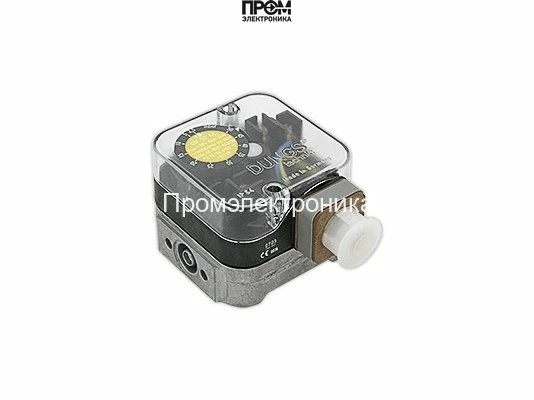

Реле давления Dungs GW 6000 A4 HP штекерное соединение

Реле давления Dungs GW 6000 A4 HP G3 — арт. 254287

Краткое описание: Реле давления Dungs GW 6000 A4 HP (арт. 254287) предназначено для точного контроля максимального давления газовой среды в промышленных установках. Модель обеспечивает стабильное срабатывание в пределах заданного диапазона и простоту интеграции в управляющие системы за счёт штекерного соединения и комплектной кабельной розетки.

Технические параметры

• Предельное рабочее давление: до 8000 мбар (8 бар).
• Диапазон регулировки: 1000–6000 мбар.
• Интервал срабатывания (гистерезис): 0–300 мбар.
• Среда: газ 1–3 семейства, нейтральный газ, дымовой газ, воздух, продукты сгорания.
• Температура эксплуатации: от −15 °C до +70 °C.
• Присоединение: трубная резьба Rp 1/4.
• Степень защиты корпуса: IP54.

Конструкция и материалы

Корпус выполнен из пластика с прозрачной крышкой для визуального контроля настроек и алюминиевым основанием для прочности и тепловой стабильности. Контакты выполнены с позолотой для обеспечения надёжной передачи сигнала и минимизации рисков окисления. Настройка осуществляется механическим колесиком со шкалой, доступ к которому возможен без разборки корпуса.

Принцип работы

При отклонении давления в системе за пределы установленного значения реле замыкает встроенный контакт, формируя управляющий сигнал на внешнее управляющее устройство или систему автоматики. Параметры срабатывания и возврата задаются в диапазоне регулировки и могут быть точно выставлены с помощью шкалы на корпусе.

Монтаж и эксплуатация

• Монтаж: стандартное вертикальное положение; возможны и иные ориентации, но изменение положения может повлиять на точность срабатывания.
• Подключение: штекерное соединение, в комплекте кабельная розетка, что упрощает пусконаладочные работы и замену устройства.
• Обслуживание: визуальная проверка состояния корпуса и контактов; при необходимости очистка от налёта и осадков без использования агрессивных реагентов.

Преимущества модели GW 6000 A4 HP

• Широкий диапазон настройки 1000–6000 мбар при предельном давлении до 8000 мбар.
• Высокая устойчивость к внешним условиям и защита IP54.
• Позолоченные контакты для стабильной передачи сигнала.
• Простая механическая регулировка и интуитивная шкала.
• Комплектная кабельная розетка и штекерное соединение для удобства монтажа.

Артикул: 254287. Производитель: Dungs.
