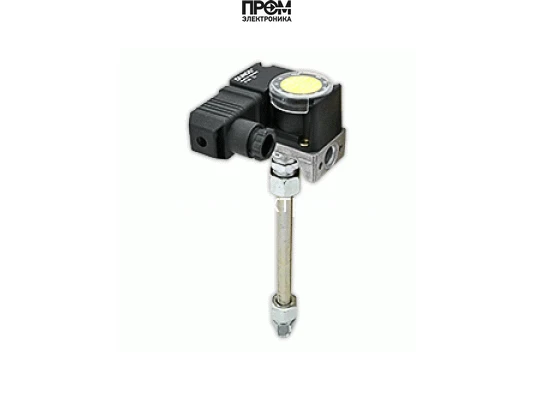

Реле давления Dungs GW 50 A5/1

Реле давления Dungs GW 50 A5/1 — арт. 241246

Реле давления Dungs GW 50 A5/1 (арт. 241246) предназначено для точного контроля давления газов и воздуха в системах автоматики промышленного отопления и вентиляции. Модель пришла на смену предыдущим версиям и предлагает компактный алюминиевый корпус с герметичной полиамидной крышкой и удобным DIN-разъёмом для подключения.

Ключевые преимущества

• Диапазон регулировки 5–50 мбар с наглядной шкалой на диске для быстрой настройки.
• Класс точности S по стандарту EN 1854 — стабильность параметров при эксплуатации.
• Мембрана из NBR-каучука, устойчивая к углеводородам и износу, обеспечивает долговечность чувствительного элемента.
• Корпус из алюминиевого сплава с газонепроницаемой крышкой из полиамида для защиты электроники и механики.
• Серебряные контакты и степень защиты IP54 — защита от пыли и брызг воды.

Технические характеристики

• Модель: GW 50 A5/1
• Артикул: 241246
• Диапазон: 5–50 мбар
• Класс по EN 1854: S
• Чувствительный элемент: мембрана NBR
• Материал корпуса: алюминиевый сплав; крышка — полиамид
• Штуцер для подключения измерительного прибора: Ø 9 мм
• Контакты: серебряные
• Степень защиты: IP54
• Рабочая температура: -15°C … +70°C

Конструкция и подключение

Компактный корпус с DIN-разъёмом упрощает монтаж и техническое обслуживание. Регулировка производится посредством диска с разметкой: поворот позволяет установить требуемое срабатывание в пределах 5–50 мбар. Для подключения контрольных приборов применяется штуцер диаметром 9 мм. Серебряные контакты обеспечивают надежные коммутационные характеристики.

Монтаж и эксплуатация

Реле допускает установку на горизонтальные, вертикальные и диагональные поверхности; для точной настройки рекомендуется вертикальное положение. Устройство рассчитано на работу при температуре от -15 °C до +70 °C и не должно подвергаться длительному воздействию влаги и прямых солнечных лучей. IP54 обеспечивает базовую защиту от пыли и брызг.

Применение

Идеально подходит для систем автоматизации промышленного отопления и вентиляции, где требуется надежный контроль низких значений давления газа и воздуха с возможностью точной ручной настройки.
