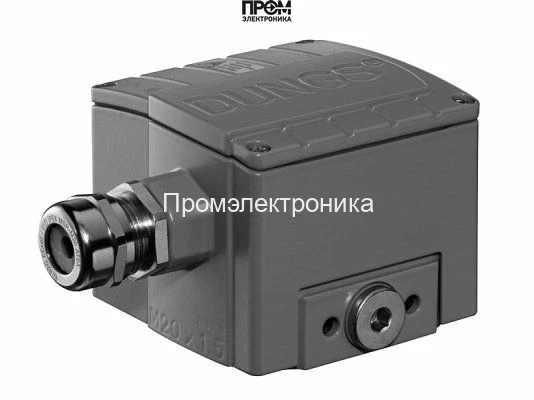

Реле давления Dungs GGW 3 A4/2

Реле давления Dungs GGW 3 A4/2 — артикул 248686

Модель GGW 3 A4/2 — реле давления для автоматизации управления горелочными агрегатами, разработанное в соответствии со стандартом EN 1854. Прибор предназначен для эксплуатации в системах, где максимальное рабочее давление не превышает 500 мбар, и обеспечивает точный контроль включения, отключения и переключения электрических цепей при достижении заданных уровней давления.

Ключевые особенности

• Диапазон настройки чувствительности: 0,4 — 3 мбар с точностью срабатывания 0,3 мбар.
• Позолоченные контакты для устойчивого и бесперебойного коммутационного процесса.
• Герметичный металлический корпус со степенью защиты IP65 — защита от пыли и струй воды.
• Рабочий температурный диапазон: от −15 °C до +70 °C.
• Измерительный штуцер диаметром 9 мм для удобного подключения манометрических линий.
• Улучшенная защита от внешних воздействий и повышенная проводимость сигнала.
• Возможность монтажа в нескольких положениях (вертикально, горизонтально) с незначительным изменением точности при отклонении ориентации.

Применение и совместимость

Реле Dungs GGW 3 A4/2 оптимально применяется в автоматике горелочных установок и котлоагрегатов для контроля разрежения и избыточного давления в камерах сгорания, дымоходах и воздуховодах. Универсальная конструкция и стандартизированные присоединительные размеры обеспечивают совместимость с оборудованием большинства производителей горелок и систем автоматического управления.

Монтаж и эксплуатация

Устройство устанавливается на магистраль контроля давления через штуцер Ø9 мм. Регулировка порогов срабатывания выполняется в пределах указанного диапазона; благодаря позолоченным контактам достигается надежная коммутация даже при частых переключениях. При выборе положения монтажа следует учитывать небольшое изменение точности при отклонении от рекомендованной ориентации — это важно для критичных по точности приложений. Конструктивная герметичность корпуса и широкий температурный диапазон эксплуатации позволяют использовать реле в условиях промышленных помещений и котельных.

Технические данные (основное)

• Артикул: 248686
• Модель: GGW 3 A4/2
• Стандарт: EN 1854
• Диапазон настройки: 0,4–3 мбар
• Точность срабатывания: 0,3 мбар
• Макс. рабочее давление применения: до 500 мбар
• Температурный диапазон: −15 °C…+70 °C
• Класс защиты корпуса: IP65
• Штуцер измерительный: Ø9 мм

Модель GGW 3 A4/2 обеспечивает точный и надежный контроль давления в горелочных системах, сочетая высокую степень защиты корпуса, стабильную коммутацию и удобство монтажа.
