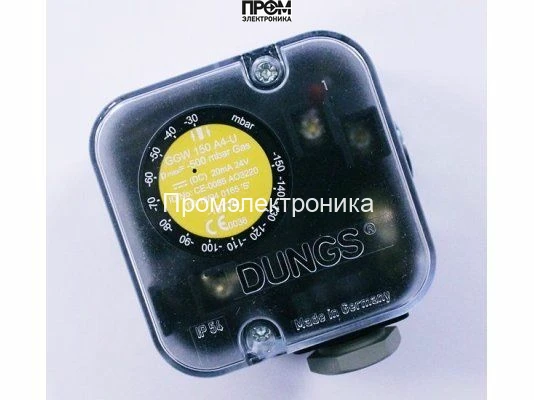

Реле давления Dungs GGW 150 A4-U

Реле давления Dungs GGW 150 A4‑U — Арт. 247980

Реле давления Dungs GGW 150 A4‑U (код товара 247980) предназначено для точного контроля дифференциального давления газа и воздуха в промышленных топочных агрегатах. Модель рассчитана на работу в условиях вакуума и спроектирована в соответствии со стандартом EN 1854, что обеспечивает стабильность работы в системах контроля подачи и удаления газа и продуктов горения.

Ключевые технические характеристики

• Допустимое давление в системе: −500 mbar;
• Регулировка срабатывания: от −30 до −150 mbar;
• Интервал срабатывания (гистерезис): 0–3 mbar;
• Рабочая среда: газы семейств 1–3, дымовые и нейтральные газы, воздух;
• Температура эксплуатации: от −15 °C до +70 °C;
• Соединение: резьба Rp1/4; монтаж на трубу с внешней резьбой G 1/4;
• Степень защиты корпуса: IP54.

Области применения

Реле Dungs GGW 150 A4‑U предназначено для контроля дифференциального давления в горелочных, вентиляционных и дымоудалительных системах, а также в блоках подготовки воздуха и газовых трактов промышленных топок. Оптимально для задач, где требуется надежный мониторинг отрицательного давления (вакуумных режимов) и точная фиксация перехода рабочих состояний.

Конструкция и материалы

Корпус выполнен из алюминия с поликарбонатными элементами, что обеспечивает баланс прочности и защиты от внешних воздействий. Мембрана изготовлена из бутадиен‑нитрильного каучука, устойчивого к агрессивным средам и обеспечивающего длительный ресурс работы при циклических изменениях давления. Контакты с позолоченным покрытием гарантируют стабильную коммутацию и минимальный износ электрического контакта.

Функциональные особенности и настройка

Переключатель реагирует на изменение дифференциального давления, позволяя замыкать, размыкать или переключать контакты электрической цепи при достижении заданных величин. Настройка срабатывания производится вручную с помощью поворотного колесика и цифровой шкалы, что упрощает ввод в эксплуатацию и точную калибровку на объекте. Рекомендуемое положение установки — вертикальное для обеспечения максимальной точности показаний.

Монтаж и эксплуатация

Устройство монтируется на трубу с внешней резьбой G 1/4; подключение к измерительной линии производится через резьбу Rp1/4. Конструкция учитывает простоту монтажа и демонтажа при обслуживании. Диапазон рабочих температур и степень защиты IP54 позволяют использовать реле в типовых производственных помещениях без дополнительной защиты от влаги и пыли.

Преимущества модели

• Высокая точность переключения при малых перепадах давления;
• Удобная ручная настройка с цифровой шкалой;
• Широкий диапазон регулировок для вакуумных режимов;
• Надежная конструкция из алюминия и поликарбоната;
• Долговечная мембрана из бутилкаучука NBR;
• Позолоченные контакты для стабильной коммутации.
