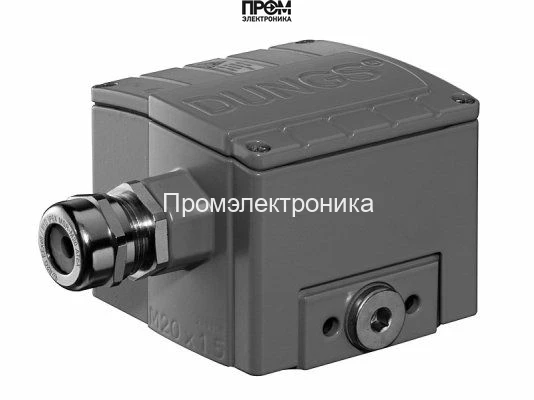

Реле давления Dungs GGW 150 A4/2

Реле давления Dungs GGW 150 A4/2 — артикул 248689

Реле давления Dungs GGW 150 A4/2 (арт. 248689) — специально разработанное устройство для точного контроля давления в газовых системах и автоматиках горелок. Модель обеспечивает стабильное и предсказуемое переключение электрической цепи при изменении давления, соответствует европейскому стандарту EN 1854 класса «S» и предназначена для работы в системах с давлением до 500 мбар.

Ключевые характеристики

• Диапазон регулировки: 30–150 мбар;
• Гистерезис срабатывания: 3 мбар;
• Максимальное рабочее давление: до 500 мбар;
• Температурный диапазон эксплуатации: −15°C … +70°C;
• Степень защиты корпуса: IP65;
• Материалы: литой алюминий (основание), цинк (крышка), поликарбонат (переключатель), НБК (мембрана); позолоченные контакты;
• Монтаж: резьбовое соединение; изменение точки срабатывания при другом положении монтажа: ±15%.

Особенности конструкции и эксплуатации

Регулировка точки срабатывания выполняется вручную с помощью диска, что обеспечивает простоту наладки прямо на объекте без применения специализированных инструментов. Металлический корпус защищает электрические контакты от внешних воздействий, а степень защиты IP65 гарантирует защиту от пыли и струй воды, что делает реле пригодным для эксплуатации в тяжёлых промышленных условиях.

Материалы и надежность

Применение литого алюминия в основании и цинка в крышке повышает механическую прочность и долговечность корпуса, поликарбонат в узле переключения обеспечивает стабильную работу электрического механизма, а мембрана из НБК гарантирует устойчивость к воздействию рабочего газа. Позолоченные контакты улучшают проводимость и обеспечивают высокую точность срабатывания при многократных циклах эксплуатации.

Применение и преимущества

Реле Dungs GGW 150 A4/2 оптимально для контроля давления в бытовых и промышленных газовых горелках, системах автоматики котельного и отопительного оборудования, где требуется точное и надёжное переключение при небольших изменениях давления. К преимуществам относятся высокая точность переключения, широкий диапазон настройки, компактные размеры, простота монтажа и устойчивость к эксплуатационным нагрузкам.

Технические рекомендации

• Учитывать возможное изменение точки срабатывания при монтаже в нестандартном положении (±15%);
• Эксплуатация в пределах указанных температур и давления обеспечивает долговечность и стабильность параметров;
• Регулярная проверка состояния мембраны и контактов по регламенту повышает надёжность работы системы.
