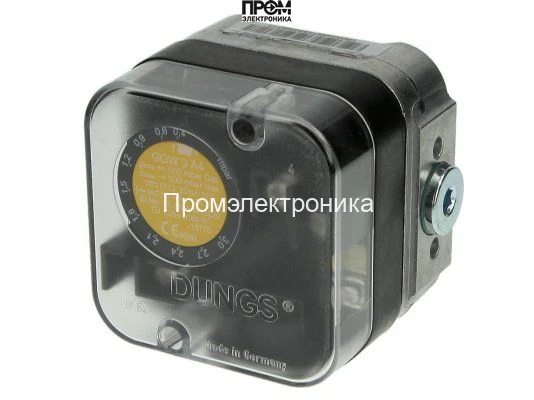

Реле давления Dungs GGW 10 A4

Реле давления Dungs GGW 10 A4 — артикул 248276

Реле давления Dungs GGW 10 A4 (Код товара: 248276, производитель: Dungs) предназначено для точного управления и контроля давления в системах газовой автоматики при максимальном рабочем давлении до 500 мбар. Устройство спроектировано для надежного включения, переключения и отключения цепи при изменении давления, обеспечивает стабильную и предсказуемую работу в широком диапазоне условий эксплуатации.

Ключевые характеристики

• Диапазон регулировки точки срабатывания: 1–10 мбар (ручная настройка колесом и шкалой).
• Максимальное рабочее давление: до 500 мбар.
• Материал корпуса: литой алюминий с прозрачной крышкой.
• Переключатель: поликарбонат.
• Мембрана: бутадиен-нитрильный каучук (NBR).
• Контакты: позолоченное серебро для улучшенной проводимости и снижения коррозии.
• Класс защиты: IP54.
• Температурный диапазон эксплуатации: от −15 °C до +70 °C.
• Монтаж: вертикальное положение; при отклонении ориентации возможен сдвиг точки срабатывания ±15%.
• Сертификация: соответствует EN 1854, класс «S».

Особенности конструкции и функциональности

Компактный литой корпус обеспечивает механическую прочность и защиту внутренних узлов, прозрачная крышка упрощает визуальную проверку положения регулировочного колеса и состояния контактной группы. Мембрана из бутадиен-нитрильного каучука обеспечивает долговременную эластичность и устойчивость к рабочим средам, а позолоченные серебряные контакты гарантируют стабильную электрическую связь и уменьшенное окисление при длительной эксплуатации.

Эксплуатация и настройка

Регулировка точки срабатывания выполняется вручную с помощью колеса с наглядной шкалой, что позволяет быстро адаптировать прибор под требуемые параметры системы. При достижении установленного давления контакт замыкается или размыкается, передавая сигнал на управляющее оборудование. Установка должна выполняться в вертикальном положении; при изменении ориентации следует учитывать возможное смещение точки срабатывания до ±15%.

Документация и соответствие стандартам

Реле Dungs GGW 10 A4 сертифицировано по европейскому стандарту EN 1854, класс «S», что подтверждает соответствие требованиям надежности и безопасности для применения в газовых установках. При поставке устройство сопровождается необходимой документацией и подтверждающими сертификатами.
