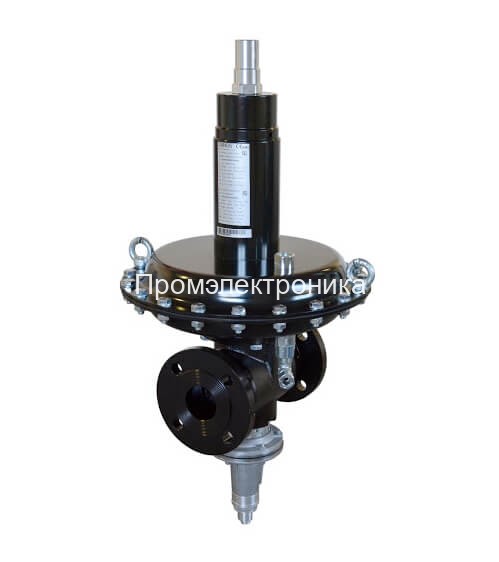

Регулятор давления газа Dungs FRM100040/SAV MD

Dungs FRM100040/SAV MD — фланцевый регулятор давления газа DN40 с пружинной нагрузкой и интегрированным предохранительным запорным клапаном SAV. Модель применяется в газовых линиях, где требуется снизить давление до рабочего значения, удерживать его при изменении расхода и защитить установку от отклонения давления на выходе. Исполнение MD относится к среднему диапазону регулирования: выходное давление настраивается в пределах 90–420 мбар.

Назначение

FRM100040/SAV MD поддерживает заданное выходное давление при изменении входного давления и расхода. Это важно для стабильного горения промышленных горелок. Встроенный SAV выполняет функцию защитного отсечного устройства: при выходе давления за настроенные пределы он перекрывает газовый поток и предотвращает работу оборудования в опасном режиме.

Где применяется

Регулятор используют в газорегуляторных узлах, котельных, теплогенераторах, сушильных установках, газовых рампах и линиях подготовки газа перед горелочным оборудованием. Модель подходит для систем с присоединением DN40, входным давлением до 10 бар и требуемым давлением после регулятора в диапазоне 90–420 мбар.

Принцип работы

FRM100040/SAV MD работает как регулятор прямого действия. На рабочую мембрану действует сила настроечной пружины и давление после регулятора. Если выходное давление повышается, мембрана через рычажный механизм уменьшает проходное сечение клапана. Если давление падает, проходное сечение увеличивается, и давление возвращается к заданному уровню. Компенсация входного давления помогает сохранять стабильность регулирования при изменениях давления перед регулятором.

SAV контролирует давление после регулятора. При превышении верхней уставки или падении ниже нижней уставки защитный клапан срабатывает и закрывает подачу газа. Повторный ввод в работу выполняют после устранения причины отключения и проверки параметров установки.

Преимущества

FRM100040/SAV MD совмещает регулирование и защитное отсечение в одном узле. Это упрощает компоновку газовой линии, снижает количество отдельных элементов и повышает безопасность системы. Фланцевое исполнение DN40 удобно для промышленных трубопроводов, а диапазон MD закрывает востребованные задачи по питанию горелок и теплогенераторов давлением в сотни мбар. Механический принцип регулирования не требует внешнего электропитания.

Технические характеристики

• Производитель: Karl Dungs GmbH & Co. KG.
• Серия: Dungs FRM 100025–100050.
• Модель: FRM100040 MD / SAV MD.
• Тип: регулятор среднего давления с пружинной нагрузкой и встроенным SAV.
• Номинальный диаметр: DN40.
• Фланцевое присоединение: PN25 по EN 1092-1; для соответствующих версий — ANSI 150, 1½”.
• Максимальное входное давление: 10 бар.
• Допустимая нагрузка от давления: 10 бар.
• Диапазон выходного давления MD: 90–420 мбар.
• Класс точности: AC 10 при 90–180 мбар; AC 5 при 180–420 мбар.
• Группа давления закрытия: SG 20.
• Минимальное дифференциальное давление для MD: 350 мбар.
• SAV: предохранительный запорный клапан, класс A.
• Нижняя точка срабатывания SAV MD: 35–400 мбар, AG 10.
• Верхняя точка срабатывания SAV MD: 180–800 мбар, AG 10.
• Время срабатывания SAV: не более 2 секунд.
• Коэффициент расхода KG для FRM100040: 815.
• Температура окружающей среды: от -20 до +60 °C.
• Корпус регулирующего элемента: чугун GGG 50.
• Корпус мембраны регулятора: листовая сталь.
• Корпус мембраны SAV: алюминий.
• Мембраны: бутадиен-нитрильный каучук.
• Номер заказа по документации: 270282.
• Масса по документации: 38 кг.

Совместимость и подбор

При выборе Dungs FRM100040/SAV MD важно сверить DN40 и полный режим работы установки: входное давление, расчетный расход, требуемое выходное давление, минимальный перепад давления, вид газа и точки срабатывания SAV. Перед регулятором рекомендуется предусматривать фильтрацию газа, а импульсные и вентиляционные линии выполнять по проекту и требованиям производителя.

Если нужно выходное давление ниже диапазона MD, стоит рассматривать исполнение ND. Для более высокого давления выбирают исполнение HD. Для точной настройки FRM и SAV применяются соответствующие пружины, поэтому при заказе желательно указать входное давление, давление после регулятора, расход, вид газа и уставки отключения.

Примеры использования

1. Газовая котельная с промышленной горелкой, где требуется стабильное давление перед газовой рампой.
2. Газорегуляторный узел на производственном объекте для понижения давления до рабочего диапазона оборудования.
3. Линия питания теплогенератора или сушильной установки, чувствительной к колебаниям давления.
4. Модернизация газового узла DN40 с установкой регулятора со встроенным SAV.

Dungs FRM100040/SAV MD — практичное решение для промышленных газовых систем, где важны точность регулирования, надежная механическая конструкция и встроенная защита от нештатных режимов. В ПРОМЭЛЕКТРОНИКА можно заказать регулятор давления газа Dungs, подобрать пружины и уточнить совместимость с параметрами вашей установки.
