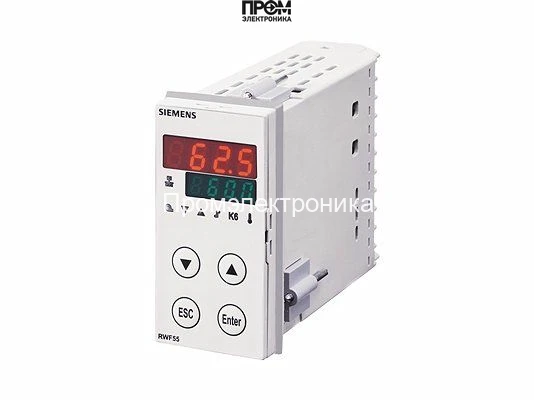

Регулятор мощности Siemens RWF55.50A9

Регулятор мощности Siemens RWF55.50A9: Технический обзор и характеристики

Универсальный цифровой контроллер Siemens RWF55.50A9 представляет собой высокотехнологичное решение для прецизионного управления мощностью, температурой и давлением в современных промышленных установках. Разработанный инженерами Siemens для обеспечения максимальной эффективности и эксплуатационной надежности, этот ПИД-регулятор является ключевым элементом для автоматизации сложных технологических процессов, требующих модулирующего или трехпозиционного шагового управления исполнительными механизмами.

Применение данного контроллера позволяет достичь стабильности заданных параметров, оптимизировать энергопотребление и повысить безопасность производственного цикла. Его гибкость и функциональность делают его востребованным в самых разных отраслях промышленности.

Назначение и области применения

Контроллер Siemens RWF55.50A9 спроектирован для решения широкого спектра задач по регулированию и управлению. Основные сферы его использования включают:

• Управление газовыми, дизельными и мазутными горелками в промышленных котлах и теплогенераторах.
• Регулирование температуры в промышленных печах различного назначения (отжиг, закалка, сушка, плавка).
• Автоматизация и диспетчеризация систем отопления, вентиляции и кондиционирования (HVAC).
• Поддержание заданного давления пара, воды или воздуха в котельных установках и пневматических системах.
• Управление сложными технологическими процессами в химической, нефтегазовой и пищевой промышленности.
• Модернизация устаревших систем управления с целью повышения их точности и энергоэффективности.

Ключевые функциональные возможности

Модель RWF55.50A9 обладает набором функций, которые обеспечивают ее универсальность и высокую производительность в составе систем АСУ ТП.

• Гибкие алгоритмы управления: Поддержка усовершенствованного ПИД-регулирования (пропорционально-интегрально-дифференциального) для плавной и точной стабилизации параметров, а также режимов трехпозиционного шагового и двухпозиционного (On/Off) управления.
• Многофункциональные входы: Оснащен универсальным аналоговым входом для прямого подключения широкого спектра датчиков: термопар (типы L, J, K, N, S, R, B), термосопротивлений (Pt100, Ni100), а также датчиков с унифицированным токовым сигналом 0/4...20 мА или напряжением 0...10 В.
• Конфигурируемые выходы: Включает аналоговые выходы (0/4...20 мА, 0...10 В) для модулирующего управления исполнительными механизмами (например, частотными преобразователями, тиристорными регуляторами) и релейные выходы для прямого управления сервоприводами заслонок и клапанов.
• Цифровые входы и коммуникация: Наличие двух цифровых входов для реализации внешних команд (пуск/стоп, блокировка, переключение уставки). Интегрированный интерфейс Modbus RTU (по шине RS-485) обеспечивает простую и надежную интеграцию контроллера в системы верхнего уровня (SCADA, HMI).
• Удобство настройки и эксплуатации: Конфигурирование всех параметров регулятора осуществляется с помощью кнопок на лицевой панели через интуитивно понятное меню или через ПК с использованием специализированного программного обеспечения, что значительно упрощает пусконаладочные работы.
• Функции безопасности и диагностики: Встроенные механизмы контроля обрыва или короткого замыкания датчика, а также функции самодиагностики повышают общую надежность и безопасность эксплуатации технологического оборудования.

Технические характеристики Siemens RWF55.50A9

• Напряжение питания: AC 100...240 В (-15%/+10%), 50/60 Гц
• Потребляемая мощность: не более 8 ВА
• Аналоговый вход: 1 (универсальный, конфигурируемый)
• Цифровые входы: 2 (для "сухих" беспотенциальных контактов)
• Аналоговые выходы: 1 (конфигурируемый: 0/4...20 мА или 0...10 В)
• Релейные выходы: 2 (перекидной контакт, нагрузочная способность 2А, 250В AC)
• Интерфейс связи: RS-485 (протокол Modbus RTU)
• Дисплей: 4-разрядный, 7-сегментный светодиодный для отображения текущего и заданного значения
• Диапазон рабочих температур: 0...+50 °C
• Температура хранения: -20...+70 °C
• Класс защиты (лицевая панель): IP65 (при корректном монтаже с уплотнителем)
• Монтаж: щитовой, вырез в панели 92x45 мм

Регулятор Siemens RWF55.50A9 является эталоном надежности, точности и функциональности в классе компактных промышленных контроллеров. Его внедрение позволяет не только автоматизировать процесс, но и получить значительный экономический эффект за счет оптимизации энергопотребления и повышения стабильности качества выпускаемой продукции.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
