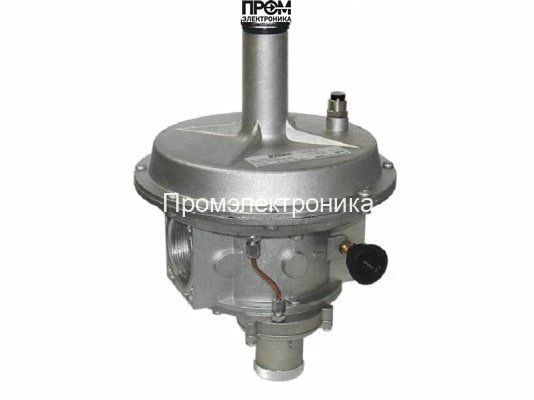

Регулятор давления газа Madas RB05Z R150

Регулятор давления газа Madas RB05Z R150

Регулятор давления газа Madas RB05Z R150 разработан для обеспечения стабильного давления в системе подачи газа к горелкам котлов отопления. Компактные габариты 22,5×16×29,7 см позволяют устанавливать регулятор в ограниченных монтажных зонах без дополнительных конструктивных изменений. Конструкция ориентирована на надежную работу в диапазоне температур окружающей среды от −40 до +60 °C.

Ключевые характеристики

• Диапазон выходного давления: 85–180 мбар — обеспечивает гибкую настройку под требования конкретной горелки.
• Настройка сбросного клапана: 98–260 мбар — позволяет задать предел срабатывания для защиты системы от избыточного давления.
• Предохранительный клапан: регулируется по понижению: 35–110 мбар; по превышению: 90–260 мбар — обеспечивает двухрежимную защиту.
• Максимальное избыточное давление: 6000 мбар — конструкция выдерживает экстремальные нагрузки.
• Производительность: до 1300 нм³/ч — подходит для большинства отопительных контуров средней и повышенной мощности.
• Тип соединения: Rp 1 1/4 — стандартный резьбовой фитинг для быстрой интеграции в трубопровод.

Функциональные особенности

Madas RB05Z R150 сочетает точную настройку выходного давления с надежными средствами защиты. Наличие регулируемого сбросного клапана и предохранительного клапана с возможностью настройки по двум параметрам (понижение и превышение) обеспечивает многопрофильную защиту газовой магистрали и горелочного оборудования. Конструкция специально рассчитана на стабильную подачу при высоких расходах газа до 1300 нм³/ч.

Применение и монтаж

Регулятор предназначен для установки в системах подачи газа котлов отопления, где требуется стабильное рабочее давление и защита от перепадов. Компактные размеры и стандартное Rp 1 1/4 соединение упрощают интеграцию в существующие магистрали. Температурный диапазон эксплуатации позволяет использовать регулятор в разнообразных климатических условиях без ограничения по температуре окружающей среды.

Технические данные

• Габариты: 22,5×16×29,7 см
• Выходное давление: 85–180 мбар
• Сбросной клапан: 98–260 мбар
• Предохранительный клапан по понижению: 35–110 мбар
• Предохранительный клапан по превышению: 90–260 мбар
• Максимальное избыточное давление: 6000 мбар
• Максимальный расход: 1300 нм³/ч
• Температура эксплуатации: −40…+60 °C
• Соединение: Rp 1 1/4

Регулятор давления газа Madas RB05Z R150 — решение для точного контроля и защиты газовой подачи в отопительных системах. Промэлектроника официальный дилер (sales@prom-elec.com)
