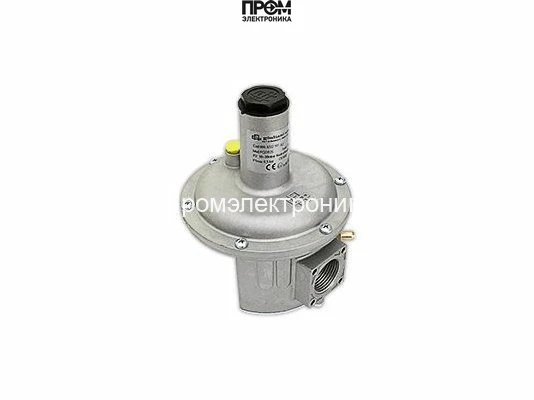

Регулятор давления газа Elco FGDR40

Регулятор давления газа Elco FGDR40 — артикул 3142523

Регулятор давления газа Elco FGDR40 предназначен для понижения и стабильного поддержания выходного давления в газосжигающих установках и газораспределительных системах при давлении в магистрали до 500 мбар. Модель FGDR40 разработана для работы с природным, городским, сжиженным и другими неагрессивными газами и отвечает требованиям стандарта EN 13611, что подтверждает высокую точность и механическую прочность устройства.

Ключевые характеристики

• Тип: регулятор понижающий с компенсированной подачей;
• Подходящие среды: природный газ, городский газ, сжиженный газ и прочие неагрессивные газы;
• Диапазон номинального выходного давления: комплектная нейтральная пружина 10–30 мбар;
• Максимальное входное давление: 500 мбар;
• Резьба подключения: Rp 1 1/2;
• Фланцевое соединение для монтажа;
• Температурный диапазон эксплуатации: −15…+60 °C;
• Привод: действие через растяжение пружины;
• Материалы корпуса и деталей: алюминиевые и стальные элементы, мембраны — NBR;
• Три мембраны, в том числе предохранительная мембрана против утечки при разрыве рабочей мембраны.

Конструкция и безопасность

Конструкция FGDR40 предусматривает использование трехслойной мембранной системы: основная рабочая мембрана, компенсирующая мембрана и предохранительная мембрана, исключающая возможность непрогнозируемого перепуска газа при повреждении рабочей мембраны. Корпус выполнен из алюминиевых и стальных элементов, обеспечивающих долговечность и устойчивость к механическим нагрузкам. Мембраны изготовлены из NBR-резины, устойчивой к большинству применяемых газов.

Управление и монтаж

Регулировка выходного давления осуществляется регулировочным винтом, на корпусе размещены штуцеры для измерения входного и выходного давления, что облегчает наладку и контроль работы в полевых условиях. Модель устанавливается на резьбовые фланцы Rp 1 1/2 и оснащена фланцевым соединением для надежного монтажа. FGDR40 не требует регулярного технического обслуживания за исключением периодической замены фильтра при его засорении. Все пусконаладочные и ремонтные работы должны выполняться квалифицированным персоналом.

Применение

Регулятор Elco FGDR40 предназначен для автоматических и комбинированных горелок, а также для промышленных газораспределительных систем, где необходима точная компенсация колебаний входного давления и расхода газа. FGDR40 эффективно сохраняет стабильное выходное давление при изменениях эксплуатационных условий, что позволяет обеспечивать безопасную и экономичную работу газового оборудования.
