Регулятор давления газа Elco FGDR20

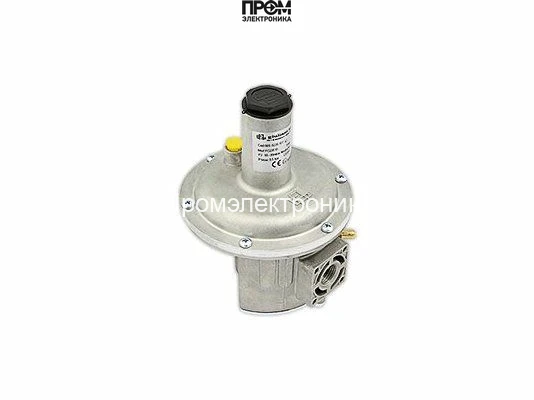

Регулятор давления газа Elco FGDR20 — арт. 3142520

Регулятор давления газа Elco FGDR20 (арт. 3142520) предназначен для точного поддержания вторичного давления в газовых системах с автоматическими горелками и промышленными газораспределительными установками. Устройство сконструировано для работы при входном давлении до 500 мбар и температуре окружающей среды от -15°C до +60°C, соответствует требованиям стандарта EN 88-1 и обеспечивает стабильность газоподачи независимо от колебаний входного давления и расхода.

Ключевые преимущества Elco FGDR20

• Диапазон настройки выходного давления 10–30 мбар — гибкая регулировка под различные установки;
• Алюминиевый корпус с съемной крышкой — прочность при минимальном весе и удобство обслуживания;
• Три мембраны (рабочая, предохранительная, компенсационная) — гарантия безопасности и минимизации утечек при повреждении рабочей мембраны;
• Уплотнители и мембраны выполнены из NBR-каучука — стойкость к износу и долговечность герметичности;
• Встроенный фильтр — защита от механических загрязнений и продление срока службы внутренних узлов;
• Фланцевые соединения — надежный монтаж в трубопроводе и простая интеграция в существующие системы.

Конструкция и работа

Конструкция Elco FGDR20 включает рабочую мембрану, контрольную предохранительную мембрану и компенсационную мембрану, объединенные с пружинным механизмом регулировки. Настройка выходного давления выполняется через регулировочный винт, доступный после снятия съемной крышки, что обеспечивает простоту пуска и наладки. Встроенный фильтрующий элемент сокращает риск попадания продуктов коррозии и твердых частиц на мембрану и седло, повышая точность регулирования.

Монтаж, эксплуатация и обслуживание

Монтаж регулятора осуществляется фланцевыми соединениями в соответствии с направлением потока, указанным на корпусе. Для регулировки требуется снять крышку и повернуть винт до достижения требуемого давления в диапазоне 10–30 мбар. Обслуживание минимально: периодическая замена фильтроэлемента и визуальный контроль состояния мембран и уплотнений. При соблюдении регламентных процедур регулятор сохраняет высокую точность и долговечность эксплуатации.

Безопасность и соответствие стандартам

Наличие предохранительной мембраны минимизирует риск утечки при повреждении рабочей мембраны, а применение NBR-уплотнений обеспечивает герметичность при заданных температурных условиях. Соответствие EN 88-1 подтверждает пригодность Elco FGDR20 для промышленных применений и автоматических горелок, где требуется надежное поддержание вторичного давления.
