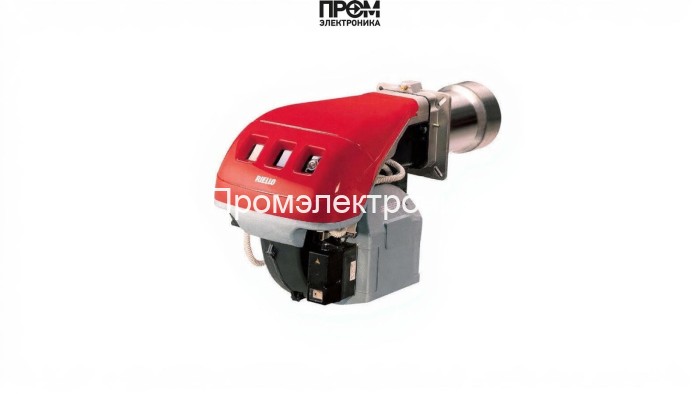

Мазутная горелка Riello RN 100 — техническое описание и состав узлов

Техническое описание предназначено для инженеров по эксплуатации и проектировщиков котельных, которым необходимы точные данные о конструктивных компонентах, режимах работы и требованиях к монтажу. Горелка Riello RN 100 — двухступенчатое промышленное решение для работы на мазуте, обеспечивающее стабильное горение при мощностях от 342 до 1140 кВт и расходе топлива 60–100 кг/ч. Конструкция ориентирована на длительную эксплуатацию в тяжёлых условиях с возможностью оперативного сервисного обслуживания.

Ключевые узлы и состав горелки

• Топливный насос: высоконапорный агрегат для дозированной подачи мазута, с возможностью регулировки давления и предохранительной системой.
• Датчик пламени: оптический/ионный сенсор для контроля наличия пламенного контура и быстрого отключения при его исчезновении.
• Топочный автомат: блок управления с логикой двухступенчатого запуска, контролем предзащит и последовательности включения узлов.
• Трансформатор розжига: генератор высокого напряжения для образования искрового пробоя между электродами на старте.
• Реле давления: защитный элемент контроля противодавления в камере сгорания, предотвращающий работу в опасных режимах.
• Форсунки: сменные распылители, подбираемые под конкретную мощность и вязкость топлива, обеспечивают оптимальную факелизацию мазута.
• Сервопривод: электропривод регулировки воздушной заслонки для точного соотношения воздух/топливо при переходах между ступенями.
• Клапан: запорно-регулирующие механизмы на топливной магистрали с электромагнитным приводом для защиты от подтёков.
• Электроды: зажигающие элементы, изготовленные из жаропрочных сплавов, обеспечивающие стабильный розжиг и длительный ресурс.

Функциональные характеристики и эксплуатация

• Двухступенчатая регулировка мощности позволяет экономить топливо при частичных нагрузках и снижать тепловой износ котла.
• Интеллектуальная автоматика RN 100 реализует пошаговую проверку предохранительных датчиков, тормозное время подачи топлива и диагностику неисправностей.
• Система форсунок и насосного узла адаптируется под вязкость мазута и требования по противодавлению (от -1 до 10 мбар).
• Электропитание 220/380 В допускает подключение в сетях промышленного и коммерческого назначения, при этом двигатель насосного блока — 320 Вт.

Монтаж, обслуживание и SEO-оптимизированные ключевые параметры

• Монтаж рекомендуется производить в соответствии с инструкцией производителя и требованиями по заземлению, с учётом длины пламенной трубы 330 мм.
• Регламентные работы: проверка форсунок, калибровка датчика пламени, контроль реле давления и тестирование трансформатора розжига.
• Рекомендовано хранить на складе комплект форсунок, фильтров и уплотнений для обеспечения быстрой замены и минимизации простоя.

Riello RN 100 — оптимальный выбор для средних промышленных котельных, где требуется надёжность, ремонтопригодность и высокая энергоэффективность. Точное соблюдение регламентов и использование оригинальных узлов (форсунки, насос, трансформатор, датчик пламени и т.д.) обеспечивает долговременную и безопасную эксплуатацию оборудования.
