Лампа для Kromschroder UVS 5, 74960687

Техническое описание 74960687

Назначение и особенности

Kromschroder 74960687 — сменный УФ-сенсор для UVS 5. Чувствительный элемент устанавливается внутри датчика и регистрирует ультрафиолетовое излучение контролируемого пламени. Он является запасной частью системы контроля, а полный датчик, корпус и блок управления заказываются отдельно.

Комплектность и совместимое оборудование

Для 74960687 документация указывает сенсор, новую наклейку и уплотнение; при замене устанавливают новое уплотнение.

Запасной элемент относится к датчику UVS 5. UVS 5 и UVS 10 используют для контроля газовых горелок в прерывистом режиме совместно с предусмотренным для них автоматом управления или контроля пламени Kromschroder. Режим и схему подключения определяет полный датчик и его блок управления; замена чувствительного элемента не переводит систему в непрерывный режим.

Место установки и обслуживание

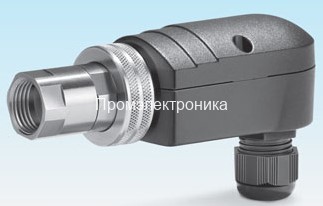

UVS 5 крепят к горелке штатным кронштейном. Смотровые отверстия головки позволяют направлять сенсор на пламя сбоку или спереди. Для этой конструкции указано расстояние до пламени до 400 мм.

Для сменного сенсора указан ориентировочный ресурс около 10 000 рабочих часов. При установке красная маркировочная точка должна располагаться справа; новый сенсор не берут голыми пальцами. Положение датчика должно исключать сигнал от соседних горелок и искр розжига.

Перед разборкой отключают электропитание установки и перекрывают подачу газа. Работы выполняет обученный персонал по инструкции датчика. После сборки проверяют чистоту оптики, правильность установки и устойчивость сигнала при работе только контролируемой горелки.

Подбор запасной части

При подборе указывают артикул детали, полную маркировку установленного датчика и номер позиции на схеме. Если в перечне оборудования не указан Baustand, дополнительно проверяют конструктивную ревизию. Количество на взрыв-схеме означает потребность узла, а комплект поставки определяется наименованием заказываемой детали.

Артикулы 74960445 для UVS 10 и 74960684 с держателем для UVC 1 относятся к другим указанным в документации узлам. Для UVS 5 используют собственный комплект 74960687, сохраняя штатный кронштейн и конструкцию головки датчика.

Руководства для соответствующего датчика: UVS 5 (RU), 12.23; UVS 5, UVS 10 (EN), 12.23.
