Мощность и противодавление
Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

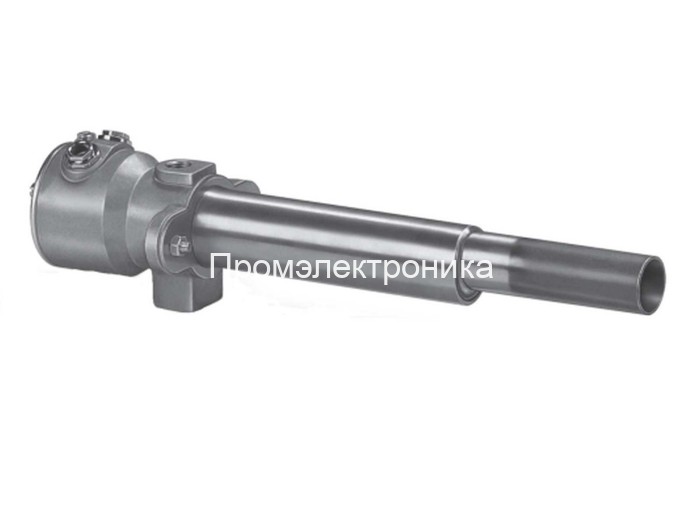

Kromschroder ZKIH 1400/100R
Kromschroder ZKIH 1400/100R. Серия: ZKIH; Длина: 1400 мм; Присоединение к трубопроводу: Внутренняя резьба Rp.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84214140
- Серия
- ZKIH
- Тип
- Запальная горелка
- Длина
- 1400 мм
- Дополнительная длина
- 100 мм
- Присоединение к трубопроводу
- Внутренняя резьба Rp
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Проверка исполнения
Что проверить перед заказом
Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.
Топливо и управление
Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.
Питание, монтаж и комплект
Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.
Описание
ZKIH 1400/100R · артикул 84214140. Запальная газовая горелка с ионизационным контролем. Предназначена для надёжного розжига основной горелки; самостоятельное применение проверяется по параметрам исполнения.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Запальная горелка |
| Длина | 1400 мм |
| Дополнительная длина | 100 мм |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
Применение и подбор
Согласуйте вид газа с соплом, длину трубы и присоединение — с расположением основной горелки.
Проверьте давление газа и воздуха, вид электрода и автомат контроля. Сопло для другого газа не заменяется только изменением настройки давления.
Монтаж и ввод в работу
Запальную горелку размещают так, чтобы обеспечивался устойчивый розжиг основного факела.
Перед вводом проверяют герметичность, соответствие сопла топливу и работу ионизационного контроля.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| ZMI | Запальная горелка. |
| ZMIC | Исполнение с керамической жаровой трубой. |
| ZAI / ZKIH | Другие конструкции запальных горелок; присоединения и комплектность проверяются отдельно. |
FAQ по выбору и эксплуатации
Можно ли использовать одно сопло для любого газа?
Диаметр сопла связан с видом топлива и моделью горелки. Проверяют таблицу для конкретного исполнения.
Важна ли длина жаровой трубы при замене?
Она определяет положение зоны розжига относительно основной горелки и футеровки. Совпадения резьбы недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- ZAI, ZKIH (RU) — стр. 2, 3.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder ZKIH 1400/100R: техническое описание
Kromschroder ZKIH 1400/100R — запальная горелка. Запальная горелка создаёт устойчивое пилотное пламя для розжига основной горелки; конкретное исполнение может быть предназначено для высокоскоростной серии.
Монтажное исполнение запальной горелки: длина — 1400 мм; дополнительная длина — 100 мм; присоединение к трубопроводу — внутренняя резьба Rp. Длина и присоединение определяют положение пилотного пламени и подключение газовой линии.
При подборе сверяют совместимую основную горелку, газ, мощность пилота, длину, ориентацию, присоединение и положение электрода контроля пламени.
Для заказа и проверки исполнения используют восьмизначный артикул 84214140 и полное обозначение ZKIH 1400/100R. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения ZKIH 1400/100R
| Код в обозначении | Параметр | Значение |
|---|---|---|
| ZKIH | Тип | Запальная горелка |
| 1400 | Длина | 1400 мм |
| /100 | Дополнительная длина | 100 мм |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
Характеристики
- Наименование
- Kromschroder ZKIH 1400/100R
- Артикул производителя
- 84214140
- Серия
- ZKIH
- Тип
- Запальная горелка
- Длина
- 1400 мм
- Дополнительная длина
- 100 мм
- Присоединение к трубопроводу
- Внутренняя резьба Rp
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | ZKIH 1400/100R84214140 | ZKIH 1300/100R84214130 | ZKIH 150/100R84199410 |
|---|---|---|---|
| Длина | 1400 мм | 1300 мм | 150 мм |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
ZKIH 1400/100R · 84214140 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 74450240 | Головка горелки ZKIHburner head ZKIH | 1 |
| 5 | 75452662 | Электрод розжига ZKIH L1400ignition electrode ZKIH L1400 | 1 |
| 6 | 75452663 | Ионизационный электрод ZKIH L1400flame rod ZKIH L1400 | 1 |
| 10 | 74924100 | Монтажное уплотнение ZT / ZKIH (5 шт.)mounting gasket ZT / ZKIH (5 pcs.) | 1 |
| 15 | 74924124 | Жаровая труба в сборе ZKIH 1400/100burner tube assy. ZKIH 1400/100 | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
