Цена по запросу Подробнее →Kromschroder VSBV 25R40-4Z
VSBV 25R40-4Z · артикул 84583011. Предохранительно-сбросной клапан для устранения кратковременных повышений давления газа и предупреждения нежелательного срабатывания предохранительно-запорного устройства в предусмотренной схеме.

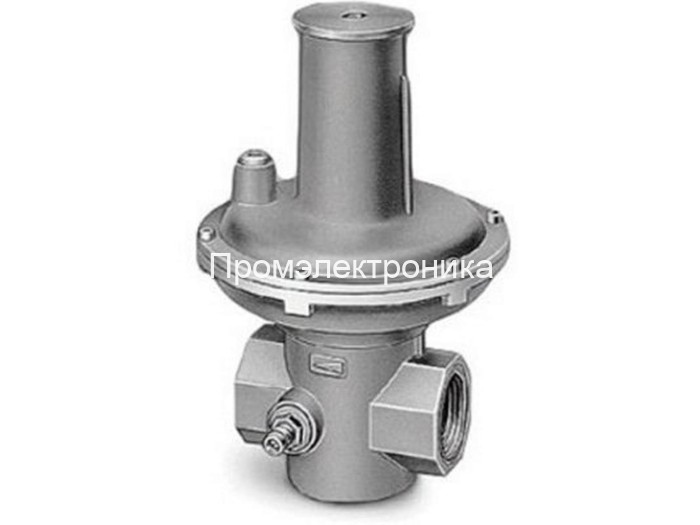

Увеличить фотоОсновные характеристики
- Артикул производителя
- 84583011
- Серия
- VSBV
- Тип
- Сбросной клапан
- Номинальный диаметр
- DN 25
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 4 bar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VSBV 25R40-4Z
VSBV 25R40-4Z · артикул 84583011. Предохранительно-сбросной клапан для устранения кратковременных повышений давления газа и предупреждения нежелательного срабатывания предохранительно-запорного устройства в предусмотренной схеме.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Сбросной клапан |
| Номинальный диаметр | DN 25 |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 4 bar |
Применение и подбор
Уточните давление начала открытия, требуемую сбросную производительность и состав газа.
Согласуйте отвод газа, уставку и диапазон пружины с регулятором и предохранительно-запорным клапаном.
Монтаж и ввод в работу
Сбросную линию и положение пружинного корпуса выполняют по руководству клапана и проекту установки.
После монтажа проверяют герметичность и фактическое давление открытия; маркировка диапазона не равна фактической настройке.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VSBV | Сбрасывает избыточное давление. |
| JSAV | Перекрывает подачу газа. |
| Регулятор | Поддерживает рабочую уставку. |
FAQ по выбору и эксплуатации
Можно ли поставить VSBV вместо JSAV?
Сброс и отсечение — разные защитные действия. Нужна проверка схемы защиты.
Достаточно ли заводской настройки для любой установки?
Давление открытия согласуют с рабочей уставкой и другими защитными устройствами.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VSBV 25 (RU) — стр. 2, 3.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VSBV 25R40-4Z: техническое описание
Kromschroder VSBV 25R40-4Z — сбросной клапан. Устройство отводит кратковременный избыток давления из защищаемого участка газовой линии; оно не заменяет рабочий регулятор давления.
Трубопроводные и пороговые параметры: номинальный диаметр — DN 25; присоединение к трубопроводу — внутренняя резьба Rp; максимальное входное давление pᵤ — Максимальное входное давление pu: 4 бар. Они определяют место установки и допустимый режим давления защищаемого участка.
Предохранительно-запорный и сбросной клапаны выполняют разные функции. При подборе сверяют точный тип, давление срабатывания, DN, присоединение, направление потока и способ возврата в рабочее состояние.
Для заказа и проверки исполнения используют восьмизначный артикул 84583011 и полное обозначение VSBV 25R40-4Z. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VSBV 25R40-4Z
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VSBV | Тип | Сбросной клапан |
| 25 | Номинальный диаметр | DN 25 |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| 40 | Входное давление | Максимальное входное давление pu: 4 bar |
Характеристики
- Наименование
- Kromschroder VSBV 25R40-4Z
- Артикул на сайте
- 84583011
- Артикул производителя
- 84583011
- Серия
- VSBV
- Тип
- Сбросной клапан
- Номинальный диаметр
- DN 25
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 4 bar
Техническая документация
PDFVSBV 25 R 40 (K OS EU-Konformitätserklärung) (DE, EN) · документация серииОткрыть документ ↗PDFVSBV 25 (EN) · документация серииОткрыть документ ↗PDFVSBV 25 (EN) · документация серииОткрыть документ ↗PDFVSBV 25 (RU) · документация серииОткрыть документ ↗PDFИнструкция на газовый электромагнитный клапан Kromschroder VSBV 25R40-4Открыть документ ↗PDFДокументация Kromschroder VSBV 25R40-4ZОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VSBV 25R40-4Z84583011 | VSBV 25R40-484583010 | VSBV 25TN40-084583070 |
|---|---|---|---|
| Присоединение к трубопроводу | Внутренняя резьба Rp | Внутренняя резьба Rp | Внутренняя резьба NPT |
| Входное давление | Максимальное входное давление pu: 4 bar | Максимальное входное давление pu: 4 bar | Максимальное входное давление pu: 58 psig (4 bar) |
Габаритные чертежи
Откройте нужную страницу и выберите размер для полного обозначения изделия. Размеры соседних исполнений могут отличаться.
PDFVSBV 25 (EN) · стр. 10Документ серии: точное исполнение и размер выбираются по таблице документа.PDFVSBV 25 (EN) · стр. 11Документ серии: точное исполнение и размер выбираются по таблице документа.PDFИнструкция на газовый электромагнитный клапан Kromschroder VSBV 25R40-4 · стр. 9Документ серии: точное исполнение и размер выбираются по таблице документа.
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VSBV 25R40-4Z · 84583011 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 74922194 | Комплект запасных частей VSBV 25SPARE PART PACK VSBV 25 | 1 |
| 2 | 75441805 | Пружина для VSBV 25, красный, 20-40 мбарSpring for VSBV 25, red, 20-40 mbar | 1 |
| 2 | 75441806 | Пружина для VSBV 25, жёлтый, 35-50 мбарSpring for VSBV 25, yellow, 35-50 mbar | 1 |
| 2 | 75441807 | Пружина для VSBV 25, зелёный, 45-75 мбарSpring for VSBV 25, green, 45-75 mbar | 1 |
| 2 | 75441808 | Пружина для VSBV 25, синий, 70-170 мбарSpring for VSBV 25, blue, 70-170 mbar | 1 |
| 2 | 75441809 | Пружина для VSBV 25, чёрный, 165-330 мбарSpring for VSBV 25, black, 165-330 mbar | 1 |
| 2 | 75441810 | Пружина для VSBV 25, белый, 320-500 мбарSpring for VSBV 25, white, 320-500 mbar | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
