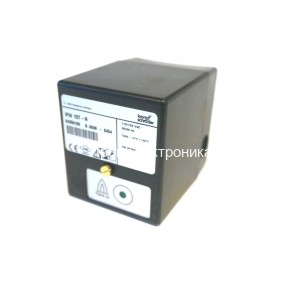

Kromschroder IFW 15-N
IFW 15 · артикул 84359030. Устройство контроля пламени с ионизационным или УФ-входом. Для многопламенного контроля используется в предусмотренной схеме совместно с IFS 110IM или IFS 111IM в прерывистом режиме.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84359030
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder IFW 15-N
IFW 15 · артикул 84359030. Устройство контроля пламени с ионизационным или УФ-входом. Для многопламенного контроля используется в предусмотренной схеме совместно с IFS 110IM или IFS 111IM в прерывистом режиме.
Применение и подбор
Проверьте питание, вид датчика, схему сети и устройство, принимающее сигнал пламени.
IFW контролирует сигнал пламени, но не заменяет всю программу розжига и управления клапанами.
Монтаж и ввод в работу
Сигнальные провода отделяют от линии розжига и защищают от электрических помех.
После подключения проверяют наличие сигнала при горении и его исчезновение при погасании в составе общей схемы безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| IFW | Контроль сигнала пламени. |
| IFS | Программа управления горелкой. |
| Ионизация / УФ | Разные схемы датчика. |
FAQ по выбору и эксплуатации
Можно ли применять IFW без автомата управления?
Назначение выходного сигнала и вся цепь безопасности должны быть определены проектом. Сам IFW не выполняет полный цикл управления.
Подходит ли любой UVS?
Нужно проверить тип датчика, кабель и схему подключения в документации обоих устройств.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- IFW 15 (DE, TR, CS, PL, RU, HU) — стр. 2, 3.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Топочный автомат Kromschroder IFW15-N: техническое описание
Топочный автомат Kromschroder IFW15-N — устройство управления и безопасности горелки. Оно выполняет заданную последовательность пуска, контролирует разрешающие сигналы и наличие пламени, а при нарушении условий безопасности прекращает подачу топлива и переводит систему в предусмотренное программой состояние. Для данного исполнения в карточке определены: вид топлива — жидкотопливные; способ сжигания — наддувные; режим работы — постоянный.
Временные параметры определяют конкретную программу запуска: предохранительное время 5 с задаёт допустимый интервал подтверждения пламени после разрешения подачи топлива. Эти значения нельзя переносить на другое исполнение автомата без сверки документации горелки.
Подтверждённые особенности комплектации и контроля: контроль пламени: фотодатчик. Фактическое задействование входов и выходов определяется схемой и настройками конкретной горелки.
Условия электрического подключения и эксплуатации: питание — 110 В; степень защиты — IP40; температура окружающей среды — от -20 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при монтаже в горелке или шкафу управления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Kromschroder; артикул или обозначение — 84359030. Для подтверждения взаимозаменяемости также проверяют программу запуска, напряжение, способ контроля пламени, цоколь и схему клемм; совпадение только производителя или части маркировки недостаточно.
Замены и условия применения
Указанные переходы требуют выполнения всех условий таблицы. Они не означают замену без изменений электрической или механической части.
| Исходное исполнение | Преемник / результат подбора | Набор параметров | Условия |
|---|---|---|---|
| IFW 15 | 84368015 FDU 510Q0T2/1O1-0K1 | — | Отдельное примечание в таблице не указано. Перед применением сверить параметры установки. |
| IFW 15 | 84368016 FDU 510Q1T5/1O1-0K1 | — | Отдельное примечание в таблице не указано. Перед применением сверить параметры установки. |
Характеристики
- Наименование
- Kromschroder IFW 15-N
- Артикул производителя
- 84359030
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
