Комплект кабелей поджига 850 мм 13010059
Артикул: 13010059
10 910 ₽ Подробнее →Elco

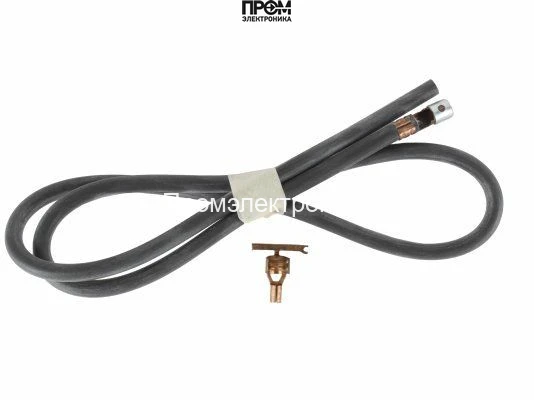

Комплект кабелей поджига Elco 950 мм, 13009727
Комплект кабелей поджига Elco 950 мм (артикул 13009727): два высоковольтных кабеля со штекерными разъёмами и усиленной изоляцией — стабильный и безопасный поджиг, быстрый монтаж и защита от коротких замыканий.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 6.1600 DP KN s316, Газовая горелка Elco VG 6.2100 DP KN s317, Дизельная горелка Elco VL6.1600 DP KN, Дизельная горелка Elco VL 6 2100 DP KN, Голова сгорания Elco KN, 3833422, Голова сгорания Elco KM, 3833615, Голова сгорания Elco K
- Длина кабеля
- 950 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø6 мм
- Тип кабеля
- розжига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Комплект кабелей поджига Elco 950 мм, 13009727
Комплект кабелей поджига Elco 950 мм — артикул 13009727
Комплект кабелей поджига Elco 950 мм (артикул 13009727) предназначен для надежной подачи высокого напряжения на поджигающие электроды в отопительных и промышленных системах. Комплект включает два высоковольтных кабеля длиной 950 мм с разъёмным (штекерным) типом соединения, обеспечивающим быструю и безопасную установку.
Конструкция и материалы
- Два токопроводящих жилы с эффективной изоляцией — минимизация риска утечки и возникновения коротких замыканий.
- Изоляционные оболочки защищают жилы от механических и атмосферных воздействий, повышая срок службы комплекта.
- Штекерные соединители — простая и надежная фиксация, допускающая оперативную замену и обслуживание.
Функциональные характеристики
- Длина кабелей 950 мм обеспечивает удобство прокладки в котельных, отопительных и нагревательных установках.
- Высоковольтная проводимость гарантирует стабильную передачу энергии для инициирования поджига даже при повторных попытках.
- Конструкция снижает вероятность ложных срабатываний и обеспечивает предсказуемую работу электрода поджига.
Области применения
Комплект 13009727 используется в котлах, газовых горелках, нагревательных установках и других технических системах, где требуется надежный электрический поджиг. Подходит для эксплуатации в условиях переменных нагрузок и регулярных циклов включения/выключения.
Преимущества
- Удобство монтажа за счет штекерного соединения.
- Долговечность и устойчивость к внешним воздействиям благодаря усиленной изоляции.
- Безопасность эксплуатации: сниженное участие коррозии и предотвращение коротких замыканий.
- Совместимость с большинством систем поджига, требующих длину кабеля 950 мм и высоковольтную передачу.
Артикул: 13009727.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 52
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| CH-G0731-T1/KN | По указанному обозначению горелки 3833422 | 2180 | 02-2011 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 5 |
| CH-G0731 - T2/KL | По указанному обозначению горелки 3833484 | 2180 | 10-2011 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 5 |
| CH-G0731 - T3/KM | По указанному обозначению горелки 3833615 | 2180 | 10-2011 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 5 |
| CH-G0732 – T1/KN | По указанному обозначению горелки 3835829 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T2/KL | По указанному обозначению горелки 3835830 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T3/KM | По указанному обозначению горелки 3835831 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T1/KN | По указанному обозначению горелки 3835832 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T2/KL | По указанному обозначению горелки 3835833 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T3/KM | По указанному обозначению горелки 3835834 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0731-T1/KN | По указанному обозначению горелки 3833422 | 2180 | 02-2011 - конец не указан Каталог запчастей производителя · R8220062-02 - 28/10/2024 · стр. 5 |
| CH-G0731-T2/KL | По указанному обозначению горелки 3833484 | 2180 | 10-2011 - конец не указан Каталог запчастей производителя · R8220062-02 - 28/10/2024 · стр. 5 |
| CH-G0731-T3/KM | По указанному обозначению горелки 3833615 | 2180 | 10-2011 - конец не указан Каталог запчастей производителя · R8220062-02 - 28/10/2024 · стр. 5 |
| CH-G0732 – T1/KN | По указанному обозначению горелки 3835829 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T2/KL | По указанному обозначению горелки 3835830 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T3/KM | По указанному обозначению горелки 3835831 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T1/KN | По указанному обозначению горелки 3835832 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T2/KL | По указанному обозначению горелки 3835833 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T3/KM | По указанному обозначению горелки 3835834 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0731-T1/KN | По указанному обозначению горелки 3833422 | 2180 | 02-2011 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 7 |
| CH-G0731-T2/KL | По указанному обозначению горелки 3833484 | 2180 | 10-2011 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 7 |
| CH-G0731-T3/KM | По указанному обозначению горелки 3833615 | 2180 | 10-2011 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 7 |
| CH-D731-T1/KN | По указанному обозначению горелки 13005917 | 2070 | 10-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D731 - T2/KL | По указанному обозначению горелки 13005918 | 2070 | 10-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D731-T3/KM | По указанному обозначению горелки 13005919 | 2070 | 10-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D732-T1/KN | По указанному обозначению горелки 13005929 | 2070 | 07-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D732-T2/KL | По указанному обозначению горелки 13005930 | 2070 | 07-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D732-T3/KM | По указанному обозначению горелки 13005931 | 2070 | 11-2003 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D731 - T1/KN | По указанному обозначению горелки 13005917 | 2070 | 10-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D731 - T2/KL | По указанному обозначению горелки 13005918 | 2070 | 10-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D731 - T3/KM | По указанному обозначению горелки 13005919 | 2070 | 10-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D732 - T1/KN | По указанному обозначению горелки 13005929 | 2070 | 07-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D732 - T2/KL | По указанному обозначению горелки 13005930 | 2070 | 07-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D732 - T3/KM | По указанному обозначению горелки 13005931 | 2070 | 11-2003 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D731 - T1/KN | По указанному обозначению горелки 13005917 | 2070 | 10-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D731 - T2/KL | По указанному обозначению горелки 13005918 | 2070 | 10-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D731 - T3/KM | По указанному обозначению горелки 13005919 | 2070 | 10-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D732 - T1/KN | По указанному обозначению горелки 13005929 | 2070 | 07-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D732 - T2/KL | По указанному обозначению горелки 13005930 | 2070 | 07-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D732 - T3/KM | По указанному обозначению горелки 13005931 | 2070 | 11-2003 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| FS-VL 6.1600 DP KM 60HZ | По указанному обозначению горелки 3834648 | 2070 | 06-2014 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0732-T1/KN | По указанному обозначению горелки 3833556 | 2070 | 03-2012 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0732-T2/KL | По указанному обозначению горелки 3833558 | 2070 | 05-2011 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0732-T3/KM | По указанному обозначению горелки 3833560 | 2070 | 05-2011 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0733-T1/KN | По указанному обозначению горелки 3833557 | 2070 | 09-2011 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0733-T2/KL | По указанному обозначению горелки 3833559 | 2070 | 04-2012 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0733-T3/KM | По указанному обозначению горелки 3833561 | 2070 | 04-2012 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| VG 06.1600 DP KN | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.1600 DP KL | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.1600 DP KM | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KN | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KL | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KM | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
Характеристики
- Наименование
- Комплект кабелей поджига Elco 950 мм, 13009727
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 6.1600 DP KN s316, Газовая горелка Elco VG 6.2100 DP KN s317, Дизельная горелка Elco VL6.1600 DP KN, Дизельная горелка Elco VL 6 2100 DP KN, Голова сгорания Elco KN, 3833422, Голова сгорания Elco KM, 3833615, Голова сгорания Elco K
- Длина кабеля
- 950 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø6 мм
- Тип кабеля
- розжига
Техническая документация
Запросите документацию по полному обозначению оборудования.
