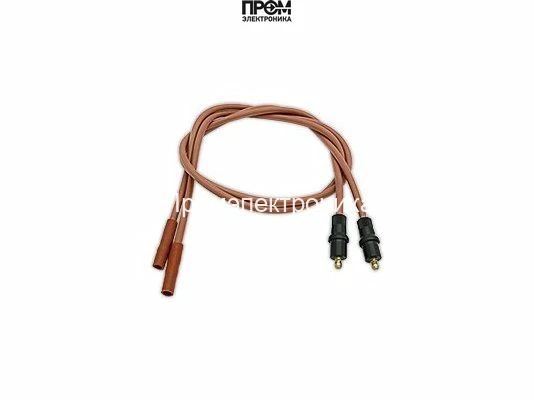

Комплект кабелей поджига 890 мм
Комплект кабелей поджига 890 мм (арт.13009727) для горелок Elco VG/VL — прямые штекеры 6 мм с обеих сторон для быстрой установки и надежного контакта; обеспечивает стабильный поджиг и корректную ионизацию.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 6.1600 DP, Газовая горелка Elco VG 6.2100 DP, Дизельная горелка Elco VL 6 1600 DP, Дизельная горелка Elco VL 6 2100 DP
- Длина кабеля
- 890 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø6 мм
- Тип кабеля
- поджига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Комплект кабелей поджига 890 мм
Комплект кабелей поджига 890 мм — артикул 13009727
Оригинальный комплект кабелей поджига длиной 890 мм, разработанный для прямой установки в горелочные модули Elco. Артикул 13009727 гарантирует полную совместимость с моделями Elco VG 6.1600 DP, Elco VG 6.2100 DP, Elco VL 6 1600 DP и Elco VL 6 2100 DP. Кабель предназначен для работы в системах газового и дизельного поджига, обеспечивая стабильную подачу искры и корректную функцию ионизации.
Ключевые характеристики
- Длина: 890 мм — оптимальна для оригинальной разводки горелочного отсека;
- Штекеры: прямые 6 мм с обеих сторон — надежное механическое соединение и простота монтажа;
- Назначение: поджиг и ионизация в газовых и дизельных горелках;
- Совместимость: Elco VG 6.1600 DP, VG 6.2100 DP, VL 6 1600 DP, VL 6 2100 DP;
- Артикул производителя: 13009727 — точное соответствие OEM-спецификациям.
Преимущества и эксплуатационные свойства
Кабель поджига 890 мм изготовлен с учетом требований к электрической изоляции и устойчивости к температурным нагрузкам, характерным для горелочных устройств. Прямые штекеры 6 мм обеспечивают минимальное контактное сопротивление и плотную фиксацию. Конструкция кабеля позволяет использовать его как для замены изношенных элементов, так и при сборке новых установок, сохраняя заводские параметры работы горелки.
Установка и надежность
Монтаж комплекта не требует специальных доработок корпуса горелки: стандартные клеммные соединения принимают штекеры 6 мм без дополнительной адаптации. Правильная установка обеспечивает стабильную искру при поджигах и корректную работу системы обнаружения пламени через ионизационный контакт. Материалы кабеля устойчивы к коррозии и механическим нагрузкам, что повышает долговечность узла поджига.
Рекомендации по выбору
Выбирая комплект кабелей поджига 890 мм (арт. 13009727), вы получаете изделие, полностью соответствующее заводским требованиям Elco для указанных моделей горелок. Этот комплект — оптимальное решение при необходимости быстрой замены или точной комплектации оборудования для обеспечения бесперебойного поджига и надежной ионизации.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 52
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| CH-G0731-T1/KN | По указанному обозначению горелки 3833422 | 2180 | 02-2011 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 5 |
| CH-G0731 - T2/KL | По указанному обозначению горелки 3833484 | 2180 | 10-2011 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 5 |
| CH-G0731 - T3/KM | По указанному обозначению горелки 3833615 | 2180 | 10-2011 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 5 |
| CH-G0732 – T1/KN | По указанному обозначению горелки 3835829 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T2/KL | По указанному обозначению горелки 3835830 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T3/KM | По указанному обозначению горелки 3835831 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T1/KN | По указанному обозначению горелки 3835832 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T2/KL | По указанному обозначению горелки 3835833 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T3/KM | По указанному обозначению горелки 3835834 | 2070 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0731-T1/KN | По указанному обозначению горелки 3833422 | 2180 | 02-2011 - конец не указан Каталог запчастей производителя · R8220062-02 - 28/10/2024 · стр. 5 |
| CH-G0731-T2/KL | По указанному обозначению горелки 3833484 | 2180 | 10-2011 - конец не указан Каталог запчастей производителя · R8220062-02 - 28/10/2024 · стр. 5 |
| CH-G0731-T3/KM | По указанному обозначению горелки 3833615 | 2180 | 10-2011 - конец не указан Каталог запчастей производителя · R8220062-02 - 28/10/2024 · стр. 5 |
| CH-G0732 – T1/KN | По указанному обозначению горелки 3835829 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T2/KL | По указанному обозначению горелки 3835830 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T3/KM | По указанному обозначению горелки 3835831 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T1/KN | По указанному обозначению горелки 3835832 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T2/KL | По указанному обозначению горелки 3835833 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T3/KM | По указанному обозначению горелки 3835834 | 2070 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0731-T1/KN | По указанному обозначению горелки 3833422 | 2180 | 02-2011 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 7 |
| CH-G0731-T2/KL | По указанному обозначению горелки 3833484 | 2180 | 10-2011 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 7 |
| CH-G0731-T3/KM | По указанному обозначению горелки 3833615 | 2180 | 10-2011 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 7 |
| CH-D731-T1/KN | По указанному обозначению горелки 13005917 | 2070 | 10-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D731 - T2/KL | По указанному обозначению горелки 13005918 | 2070 | 10-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D731-T3/KM | По указанному обозначению горелки 13005919 | 2070 | 10-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D732-T1/KN | По указанному обозначению горелки 13005929 | 2070 | 07-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D732-T2/KL | По указанному обозначению горелки 13005930 | 2070 | 07-2000 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D732-T3/KM | По указанному обозначению горелки 13005931 | 2070 | 11-2003 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 7 |
| CH-D731 - T1/KN | По указанному обозначению горелки 13005917 | 2070 | 10-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D731 - T2/KL | По указанному обозначению горелки 13005918 | 2070 | 10-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D731 - T3/KM | По указанному обозначению горелки 13005919 | 2070 | 10-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D732 - T1/KN | По указанному обозначению горелки 13005929 | 2070 | 07-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D732 - T2/KL | По указанному обозначению горелки 13005930 | 2070 | 07-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D732 - T3/KM | По указанному обозначению горелки 13005931 | 2070 | 11-2003 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 7 |
| CH-D731 - T1/KN | По указанному обозначению горелки 13005917 | 2070 | 10-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D731 - T2/KL | По указанному обозначению горелки 13005918 | 2070 | 10-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D731 - T3/KM | По указанному обозначению горелки 13005919 | 2070 | 10-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D732 - T1/KN | По указанному обозначению горелки 13005929 | 2070 | 07-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D732 - T2/KL | По указанному обозначению горелки 13005930 | 2070 | 07-2000 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| CH-D732 - T3/KM | По указанному обозначению горелки 13005931 | 2070 | 11-2003 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 7 |
| FS-VL 6.1600 DP KM 60HZ | По указанному обозначению горелки 3834648 | 2070 | 06-2014 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0732-T1/KN | По указанному обозначению горелки 3833556 | 2070 | 03-2012 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0732-T2/KL | По указанному обозначению горелки 3833558 | 2070 | 05-2011 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0732-T3/KM | По указанному обозначению горелки 3833560 | 2070 | 05-2011 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0733-T1/KN | По указанному обозначению горелки 3833557 | 2070 | 09-2011 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0733-T2/KL | По указанному обозначению горелки 3833559 | 2070 | 04-2012 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| CH-O0733-T3/KM | По указанному обозначению горелки 3833561 | 2070 | 04-2012 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 7 |
| VG 06.1600 DP KN | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.1600 DP KL | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.1600 DP KM | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KN | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KL | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KM | По указанному обозначению горелки | 509 | 420010178100A · 03/2009 · стр. 45 |
Характеристики
- Наименование
- Комплект кабелей поджига 890 мм
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 6.1600 DP, Газовая горелка Elco VG 6.2100 DP, Дизельная горелка Elco VL 6 1600 DP, Дизельная горелка Elco VL 6 2100 DP
- Длина кабеля
- 890 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø6 мм
- Тип кабеля
- поджига
- Длина кабеля (мм)
- 890
