Комплект кабелей поджига 200 мм
Артикул: 13013734
3 460 ₽ Подробнее →Elco

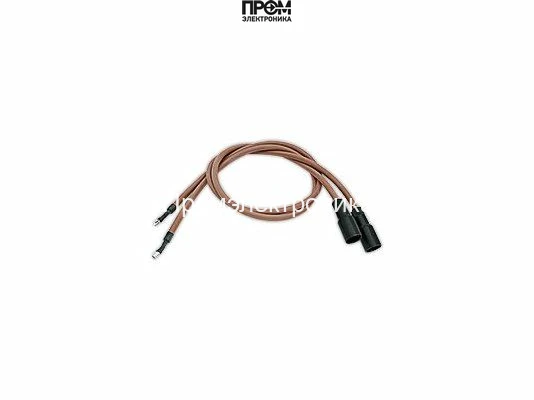

Комплект кабелей поджига 680 мм
Комплект кабелей поджига 680 мм (арт.13009743) — два кабеля с штекерами Ø6 и Ø4 мм для надёжного поджига и ионизации в горелках Elco (VG/VL). Долговечные, универсальные для ремонта и обслуживания. Стойкие к износу и температурам.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 6.2100 DP, Дизельная горелка Elco VL 6 1600 DP, Дизельная горелка Elco VL 6 2100 DP
- Длина кабеля
- 680 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- поджига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Комплект кабелей поджига 680 мм
Комплект кабелей поджига 680 мм — арт. 13009743
Комплект кабелей поджига 680 мм предназначен для обеспечения надёжного поджига и ионизации в горелках отопительных котлов. Предназначение комплекта — стабильная передача искрового импульса и формирование корректного ионного сигнала для контроля горения в газовых и дизельных горелках.
Ключевые характеристики
- Длина кабеля: 680 мм.
- Комплектация: два кабеля с различными штекерами.
- Штекеры: один прямой штекер диаметром 6 мм, второй штекер диаметром 4 мм.
- Назначение: поджиг и ионизация в горелках.
- Совместимость: Elco VG 6.2100 DP, Elco VL 6 1600 DP, Elco VL 6 2100 DP и аналогичные модели.
Описание и функциональные преимущества
Каждый кабель выполнен с учётом эксплуатационных нагрузок типичных установок отопительных горелок: конструкция обеспечивает устойчивость к износу, механическим нагрузкам и температурным воздействиям в пределах рабочих условий. Прямой штекер Ø6 мм и штекер Ø4 мм обеспечивают корректное и надёжное соединение с электродами и контактными гнёздами соответствующих моделей горелок. Стандартная длина 680 мм оптимальна для большинства типовых монтажных схем, позволяя избежать натяжения проводов и обеспечивая удобство в прокладке.
Сферы применения
Комплект предназначен для использования при ремонте и обслуживании горелок, требующих сменных кабелей поджига указанных диаметров штекеров и длины. Наличие двух штекеров разного диаметра делает комплект универсальным решением для оборудования, где используются разнотипные разъёмы для поджига и ионизации.
Качество и надёжность
Конструкция и материалы кабелей ориентированы на длительную эксплуатацию: повышенная износостойкость и долговечность компонентов снижают необходимость частой замены и обеспечивают стабильную работу горелки в циклах поджига и контроля пламени.
Производитель: Elco. Артикул: 13009743.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 40
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| BB-VG6.1600 DP / TC | По указанному обозначению горелки 3833569 | 1670 | 09-2011 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 3 |
| BB-VG6.1600 DP / TC 60H | По указанному обозначению горелки 3833948 | 1670 | 10-2012 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 3 |
| BB-VG6.2100 DP / TC | По указанному обозначению горелки 3833570 | 1670 | 09-2011 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 3 |
| BB-VG6.2100 DP / TC 60H | По указанному обозначению горелки 3833949 | 1670 | 03-2013 - конец не указан 420010666000A · R8220064-02 - 03/07/2015 · стр. 3 |
| BB-VG6.1600 DP R / TC | По указанному обозначению горелки 3834744 | 1670 | 07-2015 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 3 |
| BB-VG6.1600 DP R / TC 60HZ | По указанному обозначению горелки 3834746 | 1670 | 10-2015 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 3 |
| BB-VG6.2100 DP R / TC | По указанному обозначению горелки 3834745 | 1670 | 09-2015 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 3 |
| BB-VG6.2100 DP R / TC 60HZ | По указанному обозначению горелки 3834747 | 1670 | 10-2015 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 3 |
| BB-VG6.1600 M/TC | По указанному обозначению горелки 3833687 | 1670 | 01-2013 - конец не указан Каталог запчастей производителя · R8220062-02 - 28/10/2024 · стр. 3 |
| BB-VG6.2100 M/TC | По указанному обозначению горелки 3833688 | 1670 | 01-2013 - конец не указан Каталог запчастей производителя · R8220062-02 - 28/10/2024 · стр. 3 |
| BB-VG6.1600 M R /TC | По указанному обозначению горелки 3834726 | 1670 | 07-2015 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 3 |
| BB-VG6.1600 M R /TC/PED | По указанному обозначению горелки 3834730 | 1670 | 10-2015 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 3 |
| BB-VG6.2100 M R /TC | По указанному обозначению горелки 3834727 | 1670 | 10-2015 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 3 |
| BB-VG6.2100 M R /TC/PED | По указанному обозначению горелки 3834731 | 1670 | 06-2015 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 3 |
| BB-VG6.1600 M/TC | По указанному обозначению горелки 3833687 | 1670 | 01-2013 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 3 |
| BB-VG6.2100 M/TC | По указанному обозначению горелки 3833688 | 1670 | 01-2013 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 3 |
| BB-VG6.1600 M/TC/PED | По указанному обозначению горелки 3834671 | 1670 | 04-2015 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 5 |
| BB-VG6.1600 MV/TC | По указанному обозначению горелки 3834754 | 1670 | 09-2015 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 5 |
| BB-VG6.1600 MV /TC/PED | По указанному обозначению горелки 3834758 | 1670 | 09-2015 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 5 |
| BB-VG6.2100 M/TC/PED | По указанному обозначению горелки 3834672 | 1670 | 04-2015 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 5 |
| BB-VG6.2100 MV/TC | По указанному обозначению горелки 3834755 | 1670 | 09-2015 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 5 |
| BB-VG6.2100 MV /TC/PED | По указанному обозначению горелки 3834759 | 1670 | 09-2015 - конец не указан Каталог запчастей производителя · R8220136-06 - 28/10/2024 · стр. 5 |
| BB-VGL6.1600 M /TC | По указанному обозначению горелки 3836822 | 1670 | 03-2019 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 3 |
| BB-VGL6.1600 M V /TC | По указанному обозначению горелки 3836826 | 1670 | 03-2019 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 3 |
| BB-VGL6.2100 M /TC | По указанному обозначению горелки 3836823 | 1670 | 03-2019 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 3 |
| BB-VGL6.2100 M V /TC | По указанному обозначению горелки 3836827 | 1670 | 03-2019 - конец не указан 420011043000A · R8220337-01 - 05/06/2019 · стр. 3 |
| BB-VGL 06.1600 DP/TC | По указанному обозначению горелки 13007346 | 1605 | 10-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 5 |
| BB-VGL 06.2100 DP/TC | По указанному обозначению горелки 13007347 | 1605 | 07-2000 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 5 |
| BB-VGL 06.2100 DP 110V-60HZ | По указанному обозначению горелки 3835127 | 1605 | 11-2015 - конец не указан 420010634501A · R8220050-02 - 14/02/2017 · стр. 5 |
| BB-VGL 06.1600 M/BT3/PED | По указанному обозначению горелки 3835901 | 1670 | 06-2018 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 3 |
| BB-VGL 06.1600 M/BT3/PED | По указанному обозначению горелки 3835902 | 1670 | 06-2018 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 3 |
| BB-VGL06.1600 MV / TC | По указанному обозначению горелки 3835968 | 1670 | 07-2017 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 3 |
| BB-VGL06.1600 MV/BT3/PED | По указанному обозначению горелки 3836096 | 1670 | 09-2017 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 3 |
| BB-VGL 06.2100 M/BT3/PED | По указанному обозначению горелки 3835348 | 1670 | 06-2018 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 3 |
| BB-VGL06.2100 M/TC | По указанному обозначению горелки 3836220 | 1670 | 10-2017 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 3 |
| BB-VGL06.2100 MV / TC | По указанному обозначению горелки 3836629 | 1670 | 11-2018 - конец не указан 420010803101A · R8220312-02 - 26/02/2019 · стр. 3 |
| BB-VL6.1600 DP | По указанному обозначению горелки 3833605 | 1605 | 09-2011 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 5 |
| BB-VL6.1600 DP S | По указанному обозначению горелки 3836893 | 1605 | 05-2019 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 5 |
| FS-VL 6.1600 DP KM 60HZ | По указанному обозначению горелки 3834648 | 1605 | 06-2014 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 5 |
| BB-VL6.2100 DP | По указанному обозначению горелки 3833606 | 1605 | 09-2011 - конец не указан 420010596903A · R8220112-04 - 21/11/2019 · стр. 5 |
Характеристики
- Наименование
- Комплект кабелей поджига 680 мм
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 6.2100 DP, Дизельная горелка Elco VL 6 1600 DP, Дизельная горелка Elco VL 6 2100 DP
- Длина кабеля
- 680 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- поджига
- Длина кабеля (мм)
- 680
