Ecoflam

Кабель поджига Ecoflam 350 мм, 65325253

Все товары Ecoflam →

Кабель поджига Ecoflam 350 мм (арт. 65325253): надежная передача высокого напряжения для стабильного искрового поджига, встроенный фильтр 10 кОм для подавления помех и штекеры 4 мм для универсального подключения.

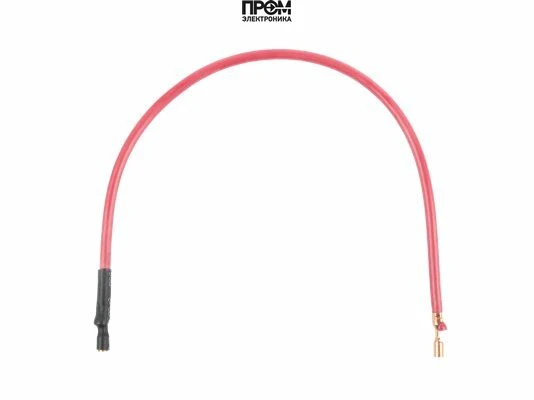

Кабель поджига Ecoflam 350 мм, 65325253Увеличить фото

Основные характеристики

Бренды
Ecoflam
Места установки
Газовая горелка Ecoflam MAX GAS 105, Газовая горелка Ecoflam MAX GAS 120 P TC
Длина кабеля
350 мм
С другой стороны кабеля
прямой штекер Ø4 мм
С одной стороны кабеля
прямой штекер Ø4 мм
Тип кабеля
розжига
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

01

Описание Кабель поджига Ecoflam 350 мм, 65325253

Кабель поджига Ecoflam 350 мм, артикул 65325253

Кабель поджига Ecoflam длиной 350 мм (арт. 65325253) — высоковольтный соединительный провод для подключения электрода поджига к трансформатору. Разработан для надежной передачи импульсов высокого напряжения, необходимых для стабильного образования искрового разряда и воспламенения газовоздушной смеси.

Технические характеристики

  • Длина: 350 мм;
  • Артикул: 65325253;
  • Штекеры: 4 мм (диаметр), для быстрого и надежного монтажа;
  • Противопомеховый фильтр: 10 кОм, подавление помех в цепи поджига;
  • Диаметр провода: 5,2 мм, рассчитан на необходимые токовые нагрузки;
  • Материалы: стойкие к высокой температуре и эксплуатационным нагрузкам, соответствуют европейским стандартам качества.

Преимущества и свойства

  • Стабильная передача высоковольтных импульсов благодаря оптимальной конструкции проводника и экранированию;
  • Фильтрация помех за счет встроенного сопротивления 10 кОм обеспечивает корректную работу системы в условиях электромагнитных помех;
  • Универсальность подключения: штекеры 4 мм совместимы с большинством трансформаторов поджига и электродов;
  • Повышенная термостойкость и механическая прочность корпуса и изоляции для длительной эксплуатации;
  • Компактные габариты и стандартная длина 350 мм упрощают монтаж в ограниченном пространстве.

Область применения

Кабель поджига Ecoflam 350 мм (65325253) оптимален для горелочных и газовых установок, котлов и промышленных систем, где требуется надежный высоковольтный контакт между трансформатором и электродом поджига. Рекомендуется для систем, предъявляющих повышенные требования к подавлению помех и стабильности искрового разряда.

Монтаж и эксплуатация

Подключение производится при помощи штекеров 4 мм; соблюдение контакта и правильная изоляция места соединения гарантируют долговечность и безопасность работы. При эксплуатации учитывать температурные режимы и рекомендованные интервалы осмотра для предотвращения механических повреждений.

Компания Промэлектроника — официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 34

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикулГорелка и исполнениеПозиция и документ
Трансформатор розжига
13009663		BLU 700.1 LN PAB14
420010605300 · 04-05-2018 · стр. 79
Электрод контроля пламени
65326181		BLU 700.1 LN PAB
TC		21
420010605300 · 04-05-2018 · стр. 79
Электрод контроля пламени
65326180		BLU 700.1 LN PAB23
420010605300 · 04-05-2018 · стр. 79
Электродный узел розжига
65300738		BLU 700.1 LN PAB24
420010605300 · 04-05-2018 · стр. 79
Трансформатор розжига
13009663		BLU 1000.1 LN PAB14
420010605300 · 04-05-2018 · стр. 80
Электрод контроля пламени
65326181		BLU 1000.1 LN PAB
TC		21
420010605300 · 04-05-2018 · стр. 80
Электрод контроля пламени
65326180		BLU 1000.1 LN PAB23
420010605300 · 04-05-2018 · стр. 80
Электродный узел розжига
65300738		BLU 1000.1 LN PAB24
420010605300 · 04-05-2018 · стр. 80
Трансформатор розжига
13009663		BLU 1000.1 PAB14
420010605300 · 04-05-2018 · стр. 81
Электрод контроля пламени
65326181		BLU 1000.1 PAB
TC		21
420010605300 · 04-05-2018 · стр. 81
Электрод контроля пламени
65326180		BLU 1000.1 PAB23
420010605300 · 04-05-2018 · стр. 81
Электродный узел розжига
65300738		BLU 1000.1 PAB24
420010605300 · 04-05-2018 · стр. 81
Трансформатор розжига
65323258		MAX GAS 105P0130
420010372804 · · стр. 65
Электрод контроля пламени
65320905		MAX GAS 105P0200
420010372804 · · стр. 65
Электродный узел розжига
65325241		MAX GAS 105P0210
420010372804 · · стр. 65
Трансформатор розжига
65323258		MAX GAS 120P0130
420010372804 · · стр. 65
Электрод контроля пламени
65320905		MAX GAS 120P0200
420010372804 · · стр. 65
Электродный узел розжига
65325241		MAX GAS 120P0210
420010372804 · · стр. 65
Трансформатор розжига
65323258		MAX GAS 105P13
420010436402 · · стр. 63
Электрод контроля пламени
65320905		MAX GAS 105P20
420010436402 · · стр. 63
Электродный узел розжига
65320904		MAX GAS 105P21
420010436402 · · стр. 63
Трансформатор розжига
65323258		MAX GAS 120P13
420010436402 · · стр. 63
Электрод контроля пламени
65320905		MAX GAS 120P20
420010436402 · · стр. 63
Электродный узел розжига
65320904		MAX GAS 120P21
420010436402 · · стр. 63
Трансформатор розжига
65323257		MAX 40110
420010370406 · 06.05.2016 · стр. 72
Электродный узел
65320924		MAX 40220
420010370406 · 06.05.2016 · стр. 72
Трансформатор розжига
65323257		MAX 80110
420010370406 · 06.05.2016 · стр. 72
Электродный узел
65320924		MAX 80220
420010370406 · 06.05.2016 · стр. 72
Трансформатор розжига
65323257		MAX 120110
420010370406 · 06.05.2016 · стр. 72
Электродный узел
65320924		MAX 120220
420010370406 · 06.05.2016 · стр. 72
Трансформатор розжига
65323257		MAX 10110
420010370406 · 06.05.2016 · стр. 71
Электродный узел
65320924		MAX 10220
420010370406 · 06.05.2016 · стр. 71
Трансформатор розжига
65323257		MAX 1R0110
420010370406 · 06.05.2016 · стр. 71
Электродный узел
65320924		MAX 1R0220
420010370406 · 06.05.2016 · стр. 71

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 12
ГорелкаИсполнение и артикул горелкиПозицияДокумент и период
BLU 700.1 LN PABTC22420010605300 · 04-05-2018 · стр. 79
BLU 1000.1 LN PABTC22420010605300 · 04-05-2018 · стр. 80
BLU 1000.1 PABTC22420010605300 · 04-05-2018 · стр. 81
MAX GAS 105PTC0190420010372804 · · стр. 65
MAX GAS 120PTC0190420010372804 · · стр. 65
MAX GAS 105PTC19420010436402 · · стр. 63
MAX GAS 120PTC19420010436402 · · стр. 63
MAX 4TL0210420010370406 · 06.05.2016 · стр. 72
MAX 8TL0210420010370406 · 06.05.2016 · стр. 72
MAX 12TL0210420010370406 · 06.05.2016 · стр. 72
MAX 1TL0210420010370406 · 06.05.2016 · стр. 71
MAX 1RTL0210420010370406 · 06.05.2016 · стр. 71
02

Характеристики

Наименование
Кабель поджига Ecoflam 350 мм, 65325253
Бренды
Ecoflam
Места установки
Газовая горелка Ecoflam MAX GAS 105, Газовая горелка Ecoflam MAX GAS 120 P TC
Длина кабеля
350 мм
С другой стороны кабеля
прямой штекер Ø4 мм
С одной стороны кабеля
прямой штекер Ø4 мм
Тип кабеля
розжига
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

  • Газовая горелка Ecoflam BLU 1000.1 LN PAB TC

    Позиция детали
    22

    Условия применения: TC

    Данные каталога

    BLU 1000.1 LN PAB · позиция 22

    IGNITION CABLE CAVO ACCENSIONE CABLE D’ALLUMAGE CABLE DE ENCENDIDO ПРОВОД РОЗЖИГА КАБЕЛЬ РОЗЖИГА TC

    Ограничения строки: TC

    Каталог · 04-05-2018 · страница 80 .

  • Газовая горелка Ecoflam BLU 1000.1 PAB

    Позиция детали
    22

    Условия применения: TC

    Данные каталога

    BLU 1000.1 PAB · позиция 22

    IGNITION CABLE CAVO ACCENSIONE CABLE D’ALLUMAGE CABLE DE ENCENDIDO ПРОВОД РОЗЖИГА КАБЕЛЬ РОЗЖИГА TC

    Ограничения строки: TC

    Каталог · 04-05-2018 · страница 81 .

  • Газовая горелка Ecoflam BLU 1000.1 PAB TC

    Позиция детали
    22

    Условия применения: TC

    Данные каталога

    BLU 1000.1 PAB · позиция 22

    IGNITION CABLE CAVO ACCENSIONE CABLE D’ALLUMAGE CABLE DE ENCENDIDO ПРОВОД РОЗЖИГА КАБЕЛЬ РОЗЖИГА TC

    Ограничения строки: TC

    Каталог · 04-05-2018 · страница 81 .

  • Газовая горелка Ecoflam BLU 700.1 LN PAB TC

    Позиция детали
    22

    Условия применения: TC

    Данные каталога

    BLU 700.1 LN PAB · позиция 22

    IGNITION CABLE CAVO ACCENSIONE CABLE D’ALLUMAGE CABLE DE ENCENDIDO ПРОВОД РОЗЖИГА КАБЕЛЬ РОЗЖИГА TC

    Ограничения строки: TC

    Каталог · 04-05-2018 · страница 79 .

  • Дизельная горелка Ecoflam MAX 1 R

    Позиция детали
    0210

    Условия применения: TL

    Данные каталога

    MAX 1R · позиция 0210

    CABLES CAVI ACCENSIONE CABLE HT CABLES ПРОВОДА РОЗЖИГА TC

    Ограничения строки: TL

    Каталог 420010370406 · 06.05.2016 · страница 71 .
