Дизельная горелка Ecoflam MAX 1 R

Все товары Ecoflam →

Дизельная горелка Ecoflam MAX 1 R. Вид топлива: дизельная; Мощность горелки: от 18 до 41 кВт; Исполнение горелки: одноступенчатая.

Основные характеристики

Бренды
Ecoflam
Серия
MAX
Вид топлива
дизельная
Мощность горелки
от 18 до 41 кВт
Исполнение горелки
одноступенчатая
Режим по данным производителя
One stage with pre-heater
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 18 до 41 кВт

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · одноступенчатая

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Ecoflam MAX 1 R. серия: MAX; вид топлива: дизельная; мощность горелки: от 18 до 41 кВт; исполнение горелки: одноступенчатая; режим по данным производителя: One stage with pre-heater; электродвигатель: 0.075 кВт.

Подбор и комплектация

Перед заказом сопоставьте рабочую точку с противодавлением установки, проверьте питание, длину головки и монтажный фланец. Газовая рампа, головка и дополнительная автоматика должны соответствовать выбранному артикулу. Состав поставки согласуется в предложении.

Обозначение модели

На странице приведено обозначение из официального модельного ряда. Артикул, длину головки, исполнение рампы и специальные опции необходимо подтвердить до заказа.

02

Характеристики

Наименование
Дизельная горелка Ecoflam MAX 1 R
Бренды
Ecoflam
Серия
MAX
Вид топлива
дизельная
Мощность горелки
от 18 до 41 кВт
Исполнение горелки
одноступенчатая
Режим по данным производителя
One stage with pre-heater
Электродвигатель
0.075 кВт
03

Техническая документация

PDFEcoflam: технический каталог горелок · MAX 1 RОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 126

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

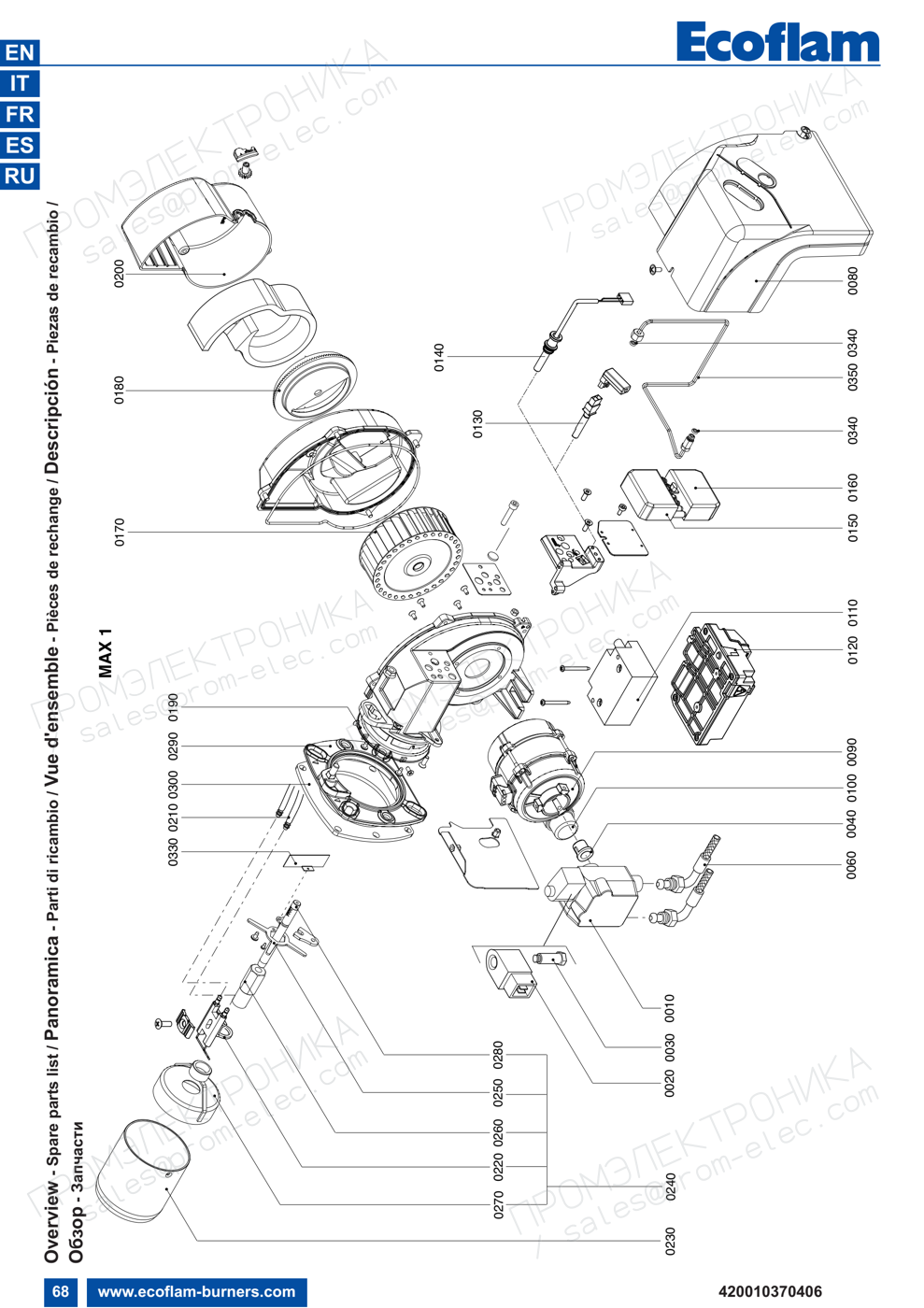

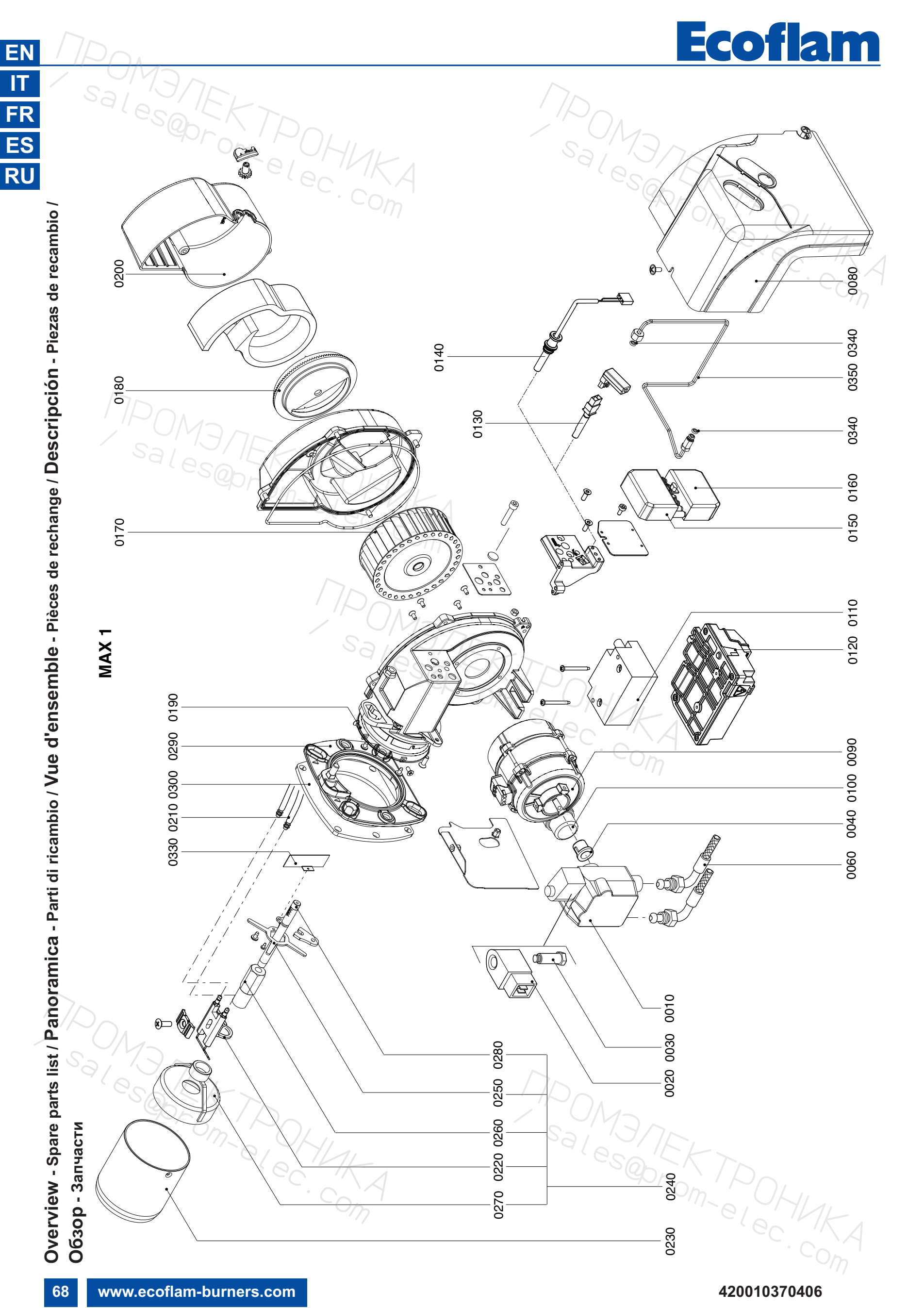

Взрывсхема горелки

Общая схема MAX 1 / MAX 1 R. Список ниже составлен по колонке MAX 1 R в перечне производителя.

Взрывсхема горелки — Дизельная горелка Ecoflam MAX 1 R
Открыть схему в полном размере ↗Документ 420010370406 · 06.05.2016 · страница 68

Запчасти на схеме

  1. Поз. 0010
  2. Поз. 0020
  3. Поз. 0020
  4. Поз. 0030
  5. Поз. 0030
    Электромагнитный клапан Elco 65323744

    Артикул: 65323744

    Исполнение: SUNTEC

  6. Поз. 0040
  7. Поз. 0060
  8. Поз. 0070
  9. Поз. 0080
  10. Поз. 0090
  11. Поз. 0090
    Электродвигатель ACC 75 Вт

    Артикул: 65322868

    Исполнение: 75 W

  12. Поз. 0100
  13. Поз. 0100
    Конденсатор Elco 5 мкФ в комплекте, 65325038

    Артикул: 65325038

    Исполнение: 5 μF x SIMEL

  14. Поз. 0110
  15. Поз. 0120
  16. Поз. 0130
  17. Поз. 0140
  18. Поз. 0150
  19. Поз. 0160
    Разъём Wieland 7P, папа

    Артикул: 65322069

  20. Поз. 0170
  21. Поз. 0180
  22. Поз. 0190
  23. Поз. 0200
  24. Поз. 0210
    Кабель поджига Ecoflam 350 мм, 65325253

    Артикул: 65325253

    Исполнение: TL

  25. Поз. 0210
    Кабель поджига Ecoflam 300 мм, 65325252

    Артикул: 65325252

    Исполнение: TC

  26. Поз. 0220
  27. Поз. 0230
    Труба пламенная D89/80 L85 Ecoflam 65320333

    Артикул: 65320333

    Исполнение: TC

  28. Поз. 0230
    Труба пламенная D89/79 L143 Ecoflam 65320339

    Артикул: 65320339

    Исполнение: TL

  29. Поз. 0240
  30. Поз. 0240
  31. Поз. 0250
  32. Поз. 0250
  33. Поз. 0260
    Форсуночный адаптер Danfoss FPHB3 030N2504, 92,2 мм

    Артикул: 65323009

    Исполнение: FPHB 3 DANFOSS

  34. Поз. 0270
  35. Поз. 0280
    Шток форсунки D10 L132 G1/8 GRADUAT.1-4 Ecoflam 65108820

    Артикул: 65108820

    Исполнение: TL

  36. Поз. 0280
    Форсуночный стержень 74 мм

    Артикул: 65324057

    Исполнение: TC

  37. Поз. 0290
    Фланец горелки Ø89 мм

    Артикул: 65320973

  38. Поз. 0300
    Прокладка/масла трубка-BUSH D8,5/3,5X1,5 Ecoflam 65321065

    Артикул: 65321065

    Исполнение: 0340 PIPE GASKET GUARNIZIONE TUBO JOINT DE TUYATERIE JUNTA DE TUBO НАБИВКА ТРУБЫ

  39. Поз. 0300
  40. Поз. 0300
    Направляющая всасываемого воздуха Ecoflam 65320505

    Артикул: 65320505

    Исполнение: 0330 FAN SCOOP DEFLETTORE VOLET FIXE SOPORTE ДЕФЛЕКТОР TC

  41. Поз. 0300
  42. Поз. 0300
    Медная топливная трубка Ecoflam G1/8" - G1/8" 65321508

    Артикул: 65321508

    Исполнение: 0350 PIPE TUBO TUYATERIE TUBO ТРУБА
