Кабель ионизации Elco 950 мм, 13009728

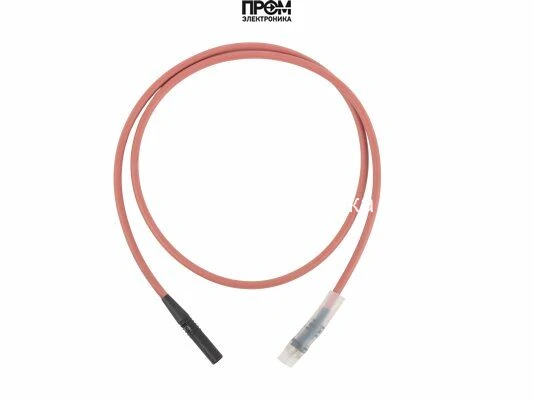

Кабель ионизации Elco 950 мм (13009728) — гибкий Ø4 мм провод с силиконовой изоляцией и коннекторами. Обеспечивает стабильную передачу ионизационного тока в горелках, повышая безопасность и надежность работы автоматики.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Длина кабеля
- 950 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель ионизации Elco 950 мм, 13009728
Кабель ионизации Elco 950 мм, артикул 13009728
Кабель ионизации Elco 950 мм (13009728) — специализированный компонент для систем контроля горения в горелочных установках. Предназначен для передачи ионизационного тока от электрода к автоматике, обеспечивая точную и стабильную работу контроля пламени и рациональное управление подачей топлива.
Ключевые характеристики
- Длина: 950 мм
- Артикул: 13009728
- Жила: токопроводящая жила, Ø 4 мм
- Изоляция: силиконовый каучук
- Коннекторы: штекерный разъем для автоматики и разъем для электрода
- Применение: для различных типов горелок
Описание и преимущества
Кабель 13009728 разработан для надежной передачи ионизационного сигнала при высоких эксплуатационных требованиях. Токопроводящая жила диаметром 4 мм обеспечивает низкое переходное сопротивление и устойчивость сигнала, а силиконовая изоляция гарантирует стойкость к температурным колебаниям, механическим нагрузкам и агрессивным условиям в камерах сгорания. Гибкость кабеля упрощает монтаж даже в ограниченном пространстве, а заводская комплектация с штекерным разъемом и соответствующим соединителем для электрода ускоряет подключение и снижает риск ошибок при установке.
Надежность и безопасность
Стабильная передача сигнала критична для своевременного отключения подачи топлива при нарушении пламени. Конструкция кабеля Elco 950 мм минимизирует шумы и помехи, что улучшает точность показаний автоматики и повышает безопасность работы горелочной системы. Коннекторы обеспечивают плотное и аккуратное соединение, снижая вероятность коррозии и разрывов контакта.
Кабель ионизации Elco 950 мм, артикул 13009728, подходит для модернизации и ремонта горелочных систем, где требуется гарантированная и долговечная передача ионизационного тока.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 18
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| CH-G0732 – T1/KN | По указанному обозначению горелки 3835829 | 2095 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T2/KL | По указанному обозначению горелки 3835830 | 2095 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T3/KM | По указанному обозначению горелки 3835831 | 2095 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T1/KN | По указанному обозначению горелки 3835832 | 2095 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T2/KL | По указанному обозначению горелки 3835833 | 2095 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T3/KM | По указанному обозначению горелки 3835834 | 2095 | 01-2016 - конец не указан 420010748701A · R8220157-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T1/KN | По указанному обозначению горелки 3835829 | 2095 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T2/KL | По указанному обозначению горелки 3835830 | 2095 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0732 – T3/KM | По указанному обозначению горелки 3835831 | 2095 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T1/KN | По указанному обозначению горелки 3835832 | 2095 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T2/KL | По указанному обозначению горелки 3835833 | 2095 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| CH-G0733 – T3/KM | По указанному обозначению горелки 3835834 | 2095 | 01-2016 - конец не указан 420010749101A · R8220159-02 - 20/07/2016 · стр. 5 |
| VG 06.1600 DP KN | По указанному обозначению горелки | 511.1 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.1600 DP KL | По указанному обозначению горелки | 511.1 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.1600 DP KM | По указанному обозначению горелки | 511.1 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KN | По указанному обозначению горелки | 511.1 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KL | По указанному обозначению горелки | 511.1 | 420010178100A · 03/2009 · стр. 45 |
| VG 06.2100 DP KM | По указанному обозначению горелки | 511.1 | 420010178100A · 03/2009 · стр. 45 |
Характеристики
- Наименование
- Кабель ионизации Elco 950 мм, 13009728
- Бренды
- Elco
- Длина кабеля
- 950 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Техническая документация
Запросите документацию по полному обозначению оборудования.
