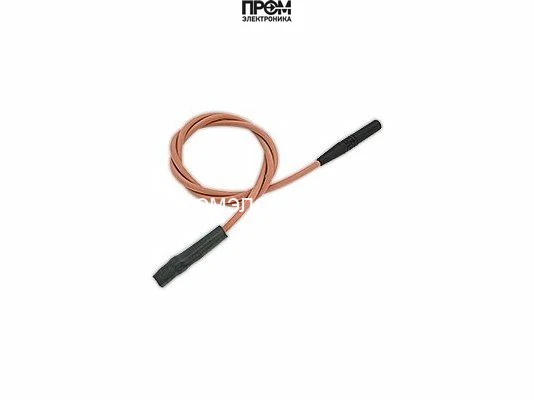

Кабель ионизации 700 мм

Назначение и особенности подключения

Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 4

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
CH-G0633 – T1/KN	По указанному обозначению горелки 3835823	2095	01-2016 - конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5
CH-G0634 – T1/KN	По указанному обозначению горелки 3835826	2095	01-2016 - конец не указан 420010634900A · R8220161-01 - 27/01/2016 · стр. 5
CH-G0633 – T1/KN	По указанному обозначению горелки 3835823	2095	01-2016 - конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5
CH-G0634 – T1/KN	По указанному обозначению горелки 3835826	2095	01-2016 - конец не указан 420010636200A · R8220163-01 - 27/01/2016 · стр. 5
