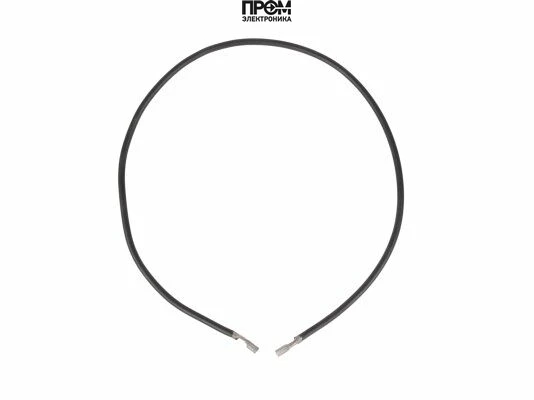

Кабель ионизации Ecoflam 550 мм, 65322006
Кабель ионизации Ecoflam 550 мм (арт. 65322006) — для Ecoflam MAX GAS: стабильная передача ионизационного сигнала, длина 0,55 м для удобного монтажа и усиленная тепло/электроизоляция для надежной и долговечной работы.
Увеличить фотоОсновные характеристики
- Бренды
- Ecoflam
- Места установки
- Газовая горелка Ecoflam MAX GAS 120 PAB
- Длина кабеля
- 550 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель ионизации Ecoflam 550 мм, 65322006
Кабель ионизации Ecoflam 550 мм, арт. 65322006
Кабель ионизации Ecoflam 550 мм (арт. 65322006) — оригинальный узел для систем контроля пламени газовых горелок Ecoflam MAX GAS. Предназначен для передачи ионизационного сигнала от ионизационного электрода к автоматике управления, обеспечивая точное и стабильное отслеживание процесса горения.
Описание и назначение
Кабель выполнен в конструктиве с прямыми штекерами ø4 мм на обоих концах для надежного и однозначного соединения с ионизационным датчиком и управляющей платой. Длина 0,55 м рассчитана для удобной прокладки в типовых монтажных схемах горелочных устройств, толщина 4,7 мм обеспечивает оптимальное соотношение гибкости и механической прочности.
Технические характеристики
- Артикул: 65322006
- Длина: 550 мм
- Толщина (диаметр): 4,7 мм
- Тип штекеров: прямые, ø4 мм, с обеих сторон
- Назначение: передача ионизационного тока от электрода к системе управления
- Совместимость: системы контроля пламени Ecoflam MAX GAS
- Изоляция: тепло- и электроизоляционная оболочка повышенной прочности
Преимущества
- Надежная передача сигнала — минимальное искажение и стабильная работа автоматики.
- Защита от внешних воздействий — качественная тепло- и электроизоляция продлевает срок службы.
- Удобство монтажа — прямые ø4 мм штекеры обеспечивают быстрое и безопасное подключение.
- Оптимальные габариты — длина и диаметр адаптированы под монтаж в типовых горелочных узлах.
- Долговечность — конструкция устойчивa к механическим нагрузкам и температурным перепадам.
Кабель ионизации Ecoflam 550 мм (65322006) — сменный элемент для поддержания корректной работы системы контроля пламени и сохранения безопасности газовой горелки.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 12
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Трансформатор розжига 65323258 | MAX GAS 170 P | 0130 420010268507 · 10.03.2022 · стр. 41 |
| Электрод контроля пламени 65325242 | MAX GAS 170 P | 0200 420010268507 · 10.03.2022 · стр. 41 |
| Электродный узел розжига 65325243 | MAX GAS 170 P | 0210 420010268507 · 10.03.2022 · стр. 41 |
| Трансформатор розжига 65323258 | MAX GAS 250 P | 0130 420010268507 · 10.03.2022 · стр. 41 |
| Электрод контроля пламени 65325242 | MAX GAS 250 P | 0200 420010268507 · 10.03.2022 · стр. 41 |
| Электродный узел розжига 65325243 | MAX GAS 250 P | 0210 420010268507 · 10.03.2022 · стр. 41 |
| Трансформатор розжига 65323258 | MAX GAS 170 P | 0130 420010268507 · 10.03.2022 · стр. 42 |
| Электрод контроля пламени 65325242 | MAX GAS 170 P | 0200 420010268507 · 10.03.2022 · стр. 42 |
| Электродный узел розжига 65325243 | MAX GAS 170 P | 0210 420010268507 · 10.03.2022 · стр. 42 |
| Трансформатор розжига 65323258 | MAX GAS 250 P | 0130 420010268507 · 10.03.2022 · стр. 42 |
| Электрод контроля пламени 65325242 | MAX GAS 250 P | 0200 420010268507 · 10.03.2022 · стр. 42 |
| Электродный узел розжига 65325243 | MAX GAS 250 P | 0210 420010268507 · 10.03.2022 · стр. 42 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 4
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| MAX GAS 170 P | TL | 0180 | 420010268507 · 10.03.2022 · стр. 41 |
| MAX GAS 250 P | TL | 0180 | 420010268507 · 10.03.2022 · стр. 41 |
| MAX GAS 170 P | TL | 0180 | 420010268507 · 10.03.2022 · стр. 42 |
| MAX GAS 250 P | TL | 0180 | 420010268507 · 10.03.2022 · стр. 42 |
Характеристики
- Наименование
- Кабель ионизации Ecoflam 550 мм, 65322006
- Бренды
- Ecoflam
- Места установки
- Газовая горелка Ecoflam MAX GAS 120 PAB
- Длина кабеля
- 550 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Техническая документация
Запросите документацию по полному обозначению оборудования.
