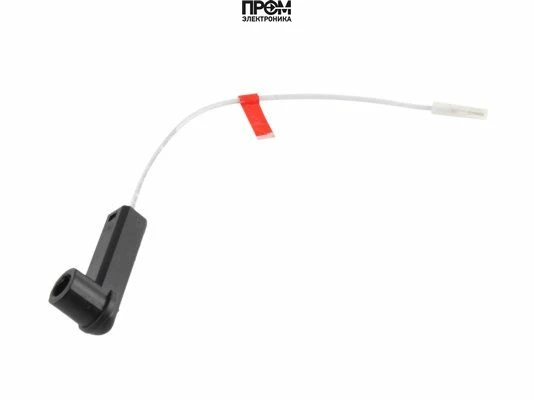

Кабель электрода розжига Baxi 257 мм, 8513520

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Проверка совместимости с оборудованием

Точный перечень горелок для этой позиции пока не подтверждён. Для подбора замены нужны полное обозначение и заводской номер горелки, артикул снятого кабеля, фотографии обоих соединений и позиция на схеме. Сведения о назначении цепи помогают проверить подключение, но не подтверждают установку кабеля на любую горелку той же марки.
