Kromschroder JSAV 40F40-3

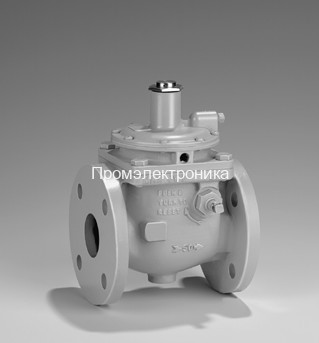

JSAV 40F40-3. Предохранительно-запорный клапан для отключения подачи газа при недопустимом давлении после защищаемого узла. Направление срабатывания и диапазон определяются конкретной версией.

Применение и подбор

Различайте рабочее входное давление, верхнюю/нижнюю уставку и диапазон пружины. Наличие нижнего порога нельзя выводить из названия JSAV.

Для старых обозначений давление и устройство сброса сверяют с шильдиком и соответствующей редакцией инструкции. Новая редакция серии не меняет пределы ранее выпущенного изделия.

Монтаж и ввод в работу

Импульсную линию подключают к защищаемому участку по схеме установки; её герметичность и проходимость влияют на срабатывание.

После монтажа проверяют фактическую уставку и запирание. Деблокировка выполняется после устранения причины срабатывания по инструкции соответствующего типоразмера.

Сравнение исполнений

FAQ по выбору и эксплуатации

Является ли JSAV регулятором давления?

Нет. Это защитный запорный орган; поддержание рабочего давления выполняет отдельный регулятор.

Можно ли назначить диапазон пружины по DN?

Уставка и установленная пружина проверяются отдельно от диаметра корпуса.

Документация и чертежи серии

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.

• JSAV 25-40 (RU) — стр. 2, 3.
• JSAV (EN) — стр. 21.

Данные для подбора

Укажите известные параметры, приложите фотографию шильдика и схему узла.
